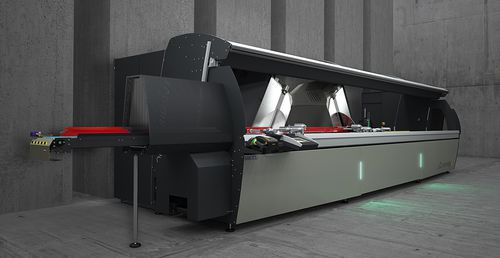

铝双头斜切锯 COMPOUND CUT

用于型材CNC数控

双头切割机有9个控制轴，包括移动头的自动移动、切割单元的两个旋转轴的电子管理、刀片进给和切割单元的垂直移动，以最大限度地扩大工作区域。它允许在水平轴上达到45°（内部）到22°30'（外部）的角度，在垂直轴上达到0到45°的角度，并具有十进制的切割精度。600毫米宽刀片的进给可以在两个轴上进行，优化垂直方向的切割图，以切割高度超过500毫米的型材，确保刀片出口速度和行程的最佳调整。HS（高速）版本具有更高的X轴速度和自动加工操作所需的所有保护措施，也可以在无人值守的情况下进行加工。 每个刀头向外的倾斜度最高可达22°30'，是通过带有高精度齿轮马达和带绝对编码器的无刷马达的机械传动来实现的。倾斜是通过一个带有循环滚珠丝杠和无刷电机的电动执行器完成的。为了确保最佳定位，在运动学传动链的上游，通过一个旋转的绝对编码器检查定位精度。 刀片进给是在两个轴上进行的。与刀片出口运动相关的垂直平移，大大增加了切割图的高度尺寸，允许最大限度地利用刀片的大直径。刀具轨迹由软件根据切割程序、轮廓和刀头倾斜度来管理。
