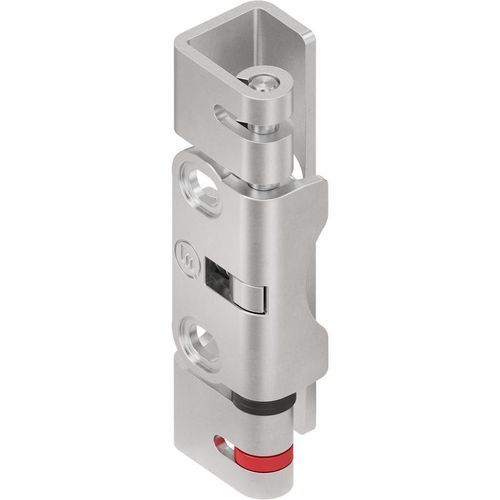

扎马克锌合金铰链 1031-U34125°门表面安装
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 材料
- 扎马克锌合金
- 开口角度
- 125°
- 应用
- 门
- 其他特性
- 可拆卸, 螺杆式, 表面安装, 长方孔式
- 厚度
1.5 mm
(0.059 in)
产品介绍
产品
适用于小型沉头螺钉 M6
产品优点
产品备注
1 = 两个滑动垫圈（安装位置）
属性
特点 / 技术规格
适用于小型沉头螺钉 M6
产品优点
- 缩短装配时间，并在适用情况下节省一名装配人员
- 适用于无法插入铰链销的小型模块门/检修门
- 铰链销双重锁定装置（滚花和锁环），满足 DIN EN 61373 类别 1B 的冲击和振动要求
- 门板上的椭圆形孔便于门的精确对齐
- 可左右通用
- 优良的滑动性能
- 已通过长期试验验证
产品备注
1 = 两个滑动垫圈（安装位置）
属性
- 内部编号: 1031-U34
- 条形码: 1031-U00034-0000000
- 物品类型: 合页
- 系列: 1031
- 组装材料: Zamak（锌合金）和钢
- 组装表面处理: 镀锌
- 可拆卸: 无需工具
- 门固定方式: 螺丝固定，带 M6x12 焊接螺柱
- 框架固定方式: 从外部螺丝固定，适用于小型沉头螺钉 M6
- 最大开启角度: 125°
- 机柜类型: 并列机柜 / 单门
- 沉头铣孔标准: 符合 DIN ISO 2009、2010、7046-1、7046-2、7047 的 M8x... 沉头铣孔
- 门的位置: 覆盖式安装
- 门止: 左、右
- 门厚: 1.5 mm
- 销轴不可丢失: 是
- 外部不可拆卸: 是
特点 / 技术规格
- 最大开启角度: 125°
- 材料: Zamak（锌合金）和钢（镀锌表面）
- 门固定: 螺丝固定，带 M6x12 焊接螺柱
- 框架固定: 从外部螺丝固定，适用于小型沉头螺钉 M6
- 推荐门厚: 1.5 mm
- 位置: 覆盖式安装（左右通用）
- 可拆卸性: 无需工具，可带不可拆卸销轴
- 防振设计: 销轴的双重锁定装置（滚花和锁环），符合 DIN EN 61373 类别 1B
- 沉头铣孔兼容 DIN ISO 2009/2010 及 DIN 7046-1/7046-2/7047 标准的沉头螺钉
