卡箍把手 11-51 series

设备用用于门铝制

产品

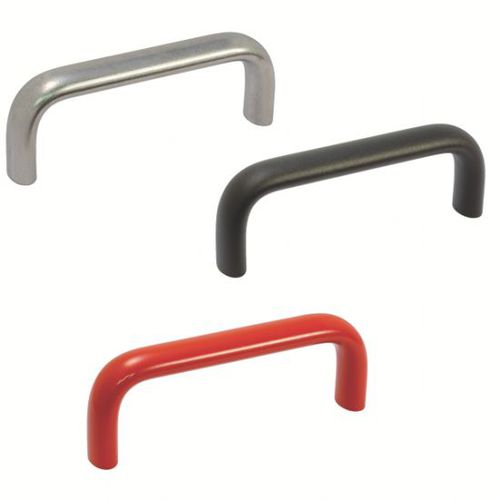

• 铝制U型机柜把手，用于操作、提升或移动物体、门和舱口。

定义
U型把手是一种机械件，用于操作、提升或移动各种物体、门或舱口。椭圆形外型提供自然的握持感。

材质
- 由挤压铝型材制成（AlMgSi0,5 F13）。表面处理：哑光、覆膜（黑色 RAL 9005、红色 RAL 3000、银灰色 RAL 9006）或阳极氧化。

版本 / 表面
- 可选表面：哑光、阳极化、覆膜黑、覆膜红、覆膜银灰。

尺寸范围与变体
- 螺纹选项（d1）：M6 或 M8。长度（l2）可选：100、112、117、120、125、128、160、179、180、192、200、235、300、400、500 mm。主体宽度/截面（l1）：20 mm 或 26 mm。其他尺寸（h1、h2、r1、l3）依具体型号而定。

应用
- 适用于需要操作或打开门/舱口的装置安装。宽阔的长度范围适配多种工业装配。椭圆形确保自然且安全的握持。无闭合角设计便于清洁。铝材制造使把手轻便耐用。

可按需提供
- 非标覆膜颜色。
- 定制尺寸。

资料
- 可提供技术数据表和产品说明书 PDF。

订购示例 / 型号
示例型号：11-511-20-100（根据表面和长度有其他变体）。

合规性
符合标准 GN 565 / GN 564。

特性 / 技术参数

• 材质：挤压铝型材 AlMgSi0,5 F13。
• 表面：哑光、阳极化、覆膜黑（RAL 9005）、覆膜红（RAL 3000）、覆膜银灰（RAL 9006）。
• 螺纹选项（d1）：M6 或 M8。
• 主体宽度 / 截面 (l1)：20 mm 或 26 mm。
• 长度 l2 可选：100、112、117、120、125、128、160、179、180、192、200、235、300、400、500 mm。
• 厚度 / l3：13 mm 或 17 mm。
• 高度 h1 观测值：49、51、55、57 mm。
• h2 最小观测值：10 mm 或 12 mm。
• 半径 r1 观测值：13 mm 或 17 mm。
• 内部参考示例：11-511-20-100、11-511-20-112、11-511-20-117 等。
• 人体工学：椭圆形提供自然且安全的握持。
