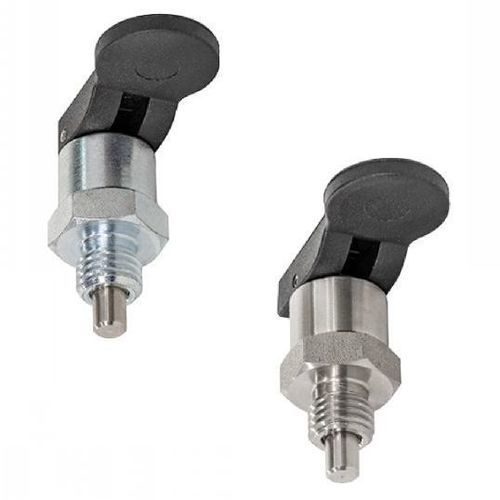

不锈钢分度销 32-260 series

技术聚合物镀锌钢可锁

定义
定位销（亦称定位销针）是一种用于锁定、固定或定位装置的定位元件。可用于阻止平移或旋转运动。

材质

• 本体为蓝色钝化镀锌钢或不锈钢（AFNOR Z 8 CNF 18-09，Werk 1.4305，AISI 303）。
• 定位销为不锈钢（AFNOR Z 8 CNF 18-09，Werk 1.4305，AISI 303）。
• 弹簧为不锈钢（AISI 302）。
• 拉杆为黑色玻璃纤维增强聚酰亚胺（聚酰亚胺类/多环芳香族聚酰胺类材料，polyphthalamide）。

版本

• 钢制本体，拉杆为聚酰亚胺，带或不带锁止装置。
• 不锈钢本体，拉杆为聚酰亚胺，带或不带锁止装置。
• 可提供标准公制螺纹或细牙公制螺纹。

尺寸范围
- 螺纹 (d1) 可选：标准牙距 M10 至 M16，或细牙 M10x1 至 M16x1.5。
- 定位销 (d2) 公差 h9：直径 4 至 10 mm。
- 钉长 (l1)：5 至 10 mm。

使用

• 按下并保持拉杆向下即可拉回（收回）定位销。
• 弹簧在松开时使拉杆回到初始位置，并将定位销推回伸出位置。
• 带锁止装置的版本在将拉杆提起至垂直位置时可保持定位销处于收回位置。

订购示例 / 参考
订购示例：参考-d2 (h9)
32-2601-10-4

备注
产品符合技术数据表中列示的标准。本型号提供 3D CAD 文件和应用视频。

特性 / 技术规格

• 系列 / 型号：32-260
• 本体：蓝色钝化镀锌钢或不锈钢（AISI 303）
• 定位销：不锈钢（AISI 303），d2 = 4 至 10 mm（公差 h9）
• 弹簧：不锈钢（AISI 302）
• 拉杆：黑色玻璃纤维增强聚酰亚胺
• 可用螺纹：M10、M12、M16（标准）及 M10x1、M12x1.5、M16x1.5（细牙）
• 钉长 (l1)：5 至 10 mm
• 锁止功能：带或不带锁止装置的版本
• 标准 / 对应：符合 GN 823（详见数据表）
• 可提供兼容附件与支架（衬套、垫片、螺母）
