滚花操控按钮 17-08 series

产品名称

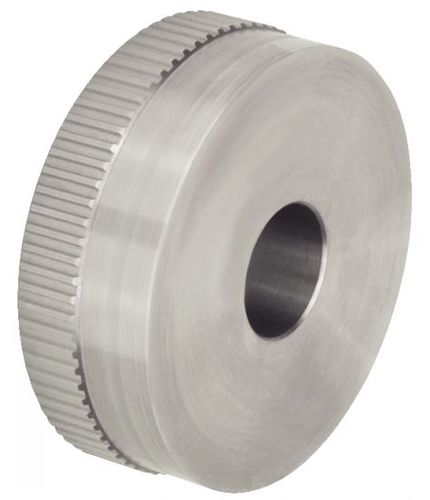

刻度环（游标）钢制（型号：17-08） - Maurin Composants

简要描述
钢制花纹（滚花）游标刻度环。可选车削钢（无刻度）或哑光铬钢（带刻度）。带开槽（铣削沟槽）以便装配。锁紧件包括橡胶锁紧圈，另可选聚酰胺摩擦圈。

特点

• 材质：车削钢（无刻度）或哑光铬钢（带刻度）
• 铣削沟槽便于安装
• 橡胶锁紧圈
• 聚酰胺摩擦圈（可选）
• 标准刻度：100等分，0°–90° 10 个标记（参考 100-1-1-0-90/10）
• 可按图纸定制非标准刻度

变体 / 外观

• 车削钢：无刻度
• 哑光铬钢：带标准刻度
• 根据货号可选有/无摩擦圈

订购示例
订购示例：参考-d2 (H7) 17-081-30-12

备注
产品符合标准 GN 164。

技术参数

• 型号 / 名称：17-08（刻度环）
• 可用外径 (d1)：30、40、50、60 毫米
• 孔径选项 (d2, H7)：12、14、16、18、20 毫米
• d3 典型值 (mm)：31.7、41.3、51.8、61.4
• d4 公差示例：按货号列出的值（如 12 的公差 -0.02 / -0.05 毫米）
• 版本：无刻度 / 标准刻度
• 摩擦圈：根据货号有或无
• 标准刻度详情：100 等分，0°–90° 10 个标记（参考 100-1-1-0-90/10）
• 特殊定制：非标准刻度可按需制作
