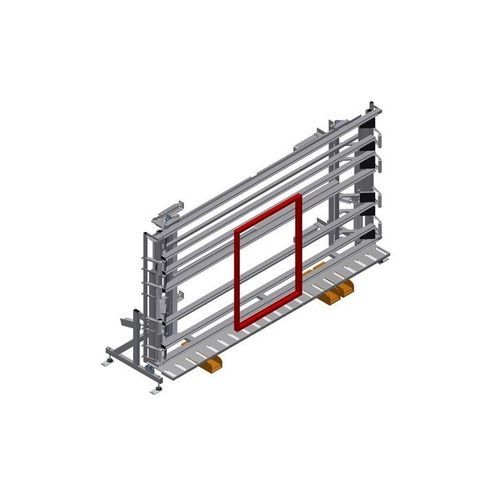

窗型材玻璃安装架 VE 4000
添加到我的收藏夹
添加到产品对比表
产品介绍
描述
用于单件和批量生产中的装玻璃及最终检验的控制与装配玻璃单元。
主要特性
选项
可选配件 / 详细说明
技术参数 / 规格
用于单件和批量生产中的装玻璃及最终检验的控制与装配玻璃单元。
主要特性
- 稳固的钢结构
- 窗、门及各种构件的快速精准装配
- 通过平行夹紧杆实现高精度
- 用于装玻璃及功能检测
- 用于连接框架与扇叶
- 高度无级调节
- 两根可折叠且可移动的气动压杆
- 脚踏开关操作简便
- 四路压缩空气接口
选项
- 右侧完整进料滚轮（可选）
- 左侧完整进料滚轮（可选）
- 支撑滚轮型材保护装置（可选）
- 倾斜调节 0°–8°（可选）
- 适用于 KT/KTH/MS/VE 的移动单元，带法兰滚轮和停车制动（可选）
- 左右各 2.0 m 的移动导轨（可选）
- 带 PVC 滑道的后侧支撑（可选）
- 下部滚轮输送机，支撑滚轮 L = 200 mm（可选）
- 脚踏开关 — 所有功能由脚阀控制（可选）
- 压杆 — 压杆同步折叠与移动，缩短开/关时间并允许窗体自由通过（可选）
可选配件 / 详细说明
- 完整进料滚轮（右）— 用于滚筒输送开始或结束的保护滚轮
- 完整进料滚轮（左）— 用于滚筒输送开始或结束的保护滚轮
- 倾斜调节 0°–8° — 气动倾斜调节
- 型材保护装置 — 支撑滚轮 200 mm 的保护装置（铝）。支撑滚轮带保护套，适用于铝制构件
- 移动单元 — 适用于 KT/KTH/MS/VE 的移动装置，带法兰滚轮和停车制动
- 移动导轨 — 左右各 2.0 m 导轨
- 后侧支撑 — 带塑料滑道的后侧支撑面
- 下部滚轮输送机 — 下部滚轮输送机，支撑滚轮 L = 200 mm
- 脚踏开关 — 所有功能由脚阀控制
- 压杆 — 压杆同步折叠与移动，确保窗体自由通过
技术参数 / 规格
- 长度: 5440 mm
- 宽度: 1180 mm
- 高度: 2600 mm
- 最大夹紧宽度: 4000 mm
- 最小夹紧宽度: 390 mm
- 高度调节: 500 mm
- 压杆高度: 2300 mm
- 压杆宽度: 200 mm
- 下部滚轮输送宽度: 200 mm
- 重量: 580 kg
- 承载能力: 200 kg
- 压缩空气接口: 7 bar
- 空气消耗量: 35 l/min.
