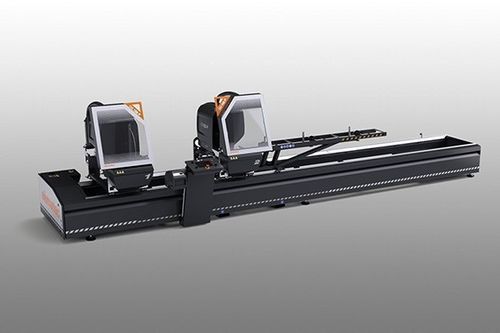

铝双头斜切锯 DG 102-P

用于型材CNC数控自动

概述
双头电子切断机，配备可移动切割头的自动进给，由无刷电机驱动并由数控/CNC 控制。角度气动调节，从90°到22°30'（外倾），提供两档固定位置或可选的中间角机械调节。采用油气联动（液压-气动）锯片进给，进给速度可调。

装载与卸载

• 可移动锯单元上配备滚筒输送器，用于标准装卸操作。
• 可选在滚筒输送器上安装额外夹紧装置，以固定剩余料。
• 可选的型材高度测量装置，可根据实际型材尺寸自动校正切割尺寸。

控制系统

• 立柱式操作面板连接到机床底座，可单独定位。
• 装备 elumatec 7 英寸触控屏 HMI。
• 支持单次切割和使用切割清单的自动模式；支持导入 .dgx 切割清单。

中间倾角调节

• 标准版本通过机械限位预置实现45°和22°30'切割。
• 可选手轮系统可将切割头倾到任意中间角，用于非直角切割。

型材夹紧

• 采用两个水平气压夹紧缸实现可靠且精确的型材夹紧。
• 如需垂直夹紧，可提供选配的特殊夹紧系统。
• 手动可定位的附加夹具在切割过程中固定剩余工件。

锯切单元防护罩

• 锯切单元配有两个自动下降的防护罩以保护加工区域。
• 防护罩由耐刮擦聚碳酸酯制成，按切割周期自动开闭。

技术数据（摘要）
机床特性：

• 型号：DG 102-P
• 机床类型：带可移动切割头的双头电子切断机
• 驱动：无刷电机，数控/CNC 控制
• X 轴电子控制：1000
• X 轴定位速度：2000 m/min
• 可动头绝对磁条位置读数：3000
• 角度设定：气动 90° 至 22°30'（两档固定位置）；可选中间角机械调节
• 锯片进给：油气联动，进给速度可调
• 控制 HMI：elumatec 7 英寸触控屏
• 型材夹紧：两个水平气动夹具；可选垂直夹紧系统
• 装载/卸载：可移动锯单元上的滚筒输送器；可选额外夹紧装置和型材高度测量装置
• 安全：气动前置局部防护；聚碳酸酯自动防护罩
• 功能：单次切割、中间角切割、基于清单的循环切割、超长/短/角度切割、半自动顶进切割、导入 .dgx 清单

安全与维护

• 含最小油量扩散润滑系统。
• 为外部抽吸器的自动启动提供预置接口。
• 根据配置提供不同的切屑处理和可拆卸收集抽屉选项。
