多轴移动控制系统 SMG

直流用于机器

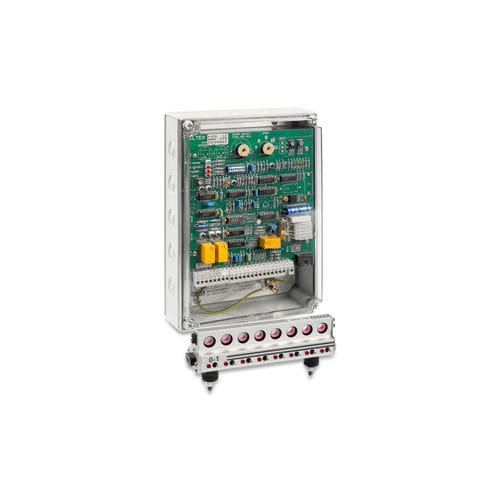

中央控制单元 15130 概 述 Etex 多螺纹系统旨在监控一些同时移动的 螺纹或电线. 中央控制单元为信号发送器 （断纱传感器）提供低电压电源。 它配备了灵敏度调节系统中的所有信号发送器。 中央控制单元还协调来自信号发出者的信号，并根据机器的连接方式向机器发出停止信号或发出警告信号。 应用 • 中央控制单元可用于多达 100 个锁存信号发送器。 • 中央控制单元可用于多达 100 个 SMG 信号发送器（最多 1800 个孔眼）。 技术特点 LED 的指示： • 当单元被感应。 • 如果单元因抑制输入被激活而无法感应。 • 如果单位由于线程断裂而停止。 • 如果本机因错误开关设置（反检查）而停止。 使用运行模式输入：中央控制单元检测机器是否正在运行 。 由于螺纹或线的速度过低，机器启动时通常无法立即打开纱线的感应。 通过电路板上的 DIP 开关，可将设置为在延迟或速度超过阈值时开始感应。 启动延迟时，运行模式输入将连接到计算机上的一个触点，该触点在计 算机启动时关闭。 这将激活由中央控制单元上的电位计设置的启动延迟。 当启动延迟时间结束时，感应将启动。 通过速度相关的感应， 一旦机床速度高于预设阈值，中央控制单元将立即开启感应。
