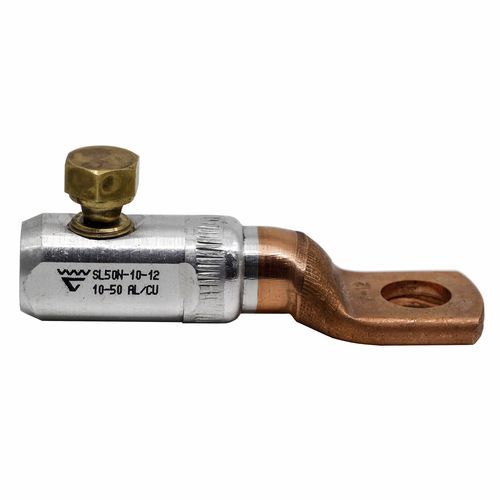

数据连接器 SL50N-10-12

圆形螺杆绝缘

低压和中压螺旋式连接器 螺旋式连接器适用于低压和中压（最高达 36 kV）绞合和实心铝线缆和铜线缆。 螺旋式连接器包含线缆面积为 10-630 mm² 的圆形线缆和 16-240 mm² 的扇形线缆。同时，还包含适用于总面积高达 100 mm² 的分线的螺旋式套管。使用紧固至预定转矩的连接器或端子中的螺钉进行导体连接。为便于安装，配备夹持工具 ISL2201。 系统在同一螺旋式连接器的低压和中压情形下均适用，或螺纹接线端子绝缘层不包含在内。使用穿过可旋转螺钉的部分螺纹螺母完成紧固操作。螺钉采用黄铜制成，以减小摩擦损失。当螺钉插入凹槽口后，便可实现正确的紧固转矩。每个包装均随附说明书。 螺旋式连接器配备防渗中间墙。螺纹套管接头满足 IEC 61238-1:2003 标准要求。 端子采用双金属制成，其中端子板采用铜制成。同时还配备异径管垫圈，因此端子板通常可采用两种尺寸的螺钉拧紧。
