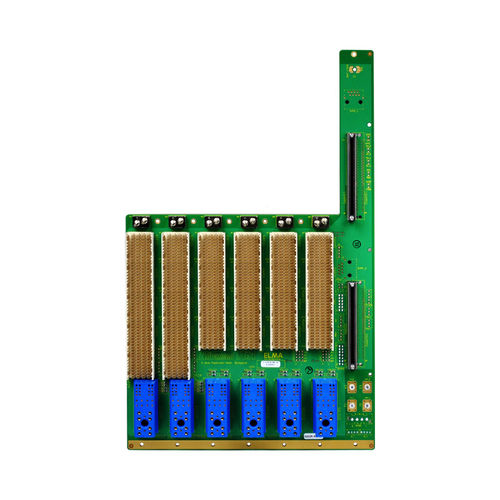

AdvancedTCA底板 109ATCA506-3003R

06-10 插槽

5U 6 插槽 ATCA 背板是一个带有总线 IPMB 的 6 插槽复制网格，设计用于满足 40Gbps （4 x 10G 端口）的数据传输速率。Elma Bustronic 的 ATCA 背板已由我们的信号完整性实验室进行了模拟和鉴定，以优化性能。 产品特性 为每个插槽分配高达 400W/ 插槽的 48VDC 电压 专为满足 40Gbps （4 x 10G 端口）数据速率而设计 基于 IEEE 802.3-2012（第 5 节附件 69B.4）、10GBASE-KR 和 40GBASE-KR4 的设计原则 三重复制网状拓扑结构 Nelco 4000-13EP-SI 高级层压材料 广泛的布局前和布局后模拟研究 反向钻孔以尽量减少存根反射 极低的插入损耗偏差 (ILD) 插槽 0 中的双层架管理器，径向 IPMB/I2C 实施
