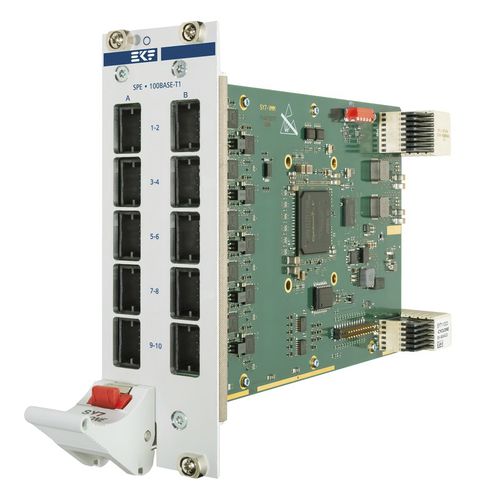

PCI ExpressFPGA卡 SY8-CYCLONE

CPCI3U

SY8-CYCLONE 是一款基于 CPCI 串行 FPGA 的外设板，带有多达 10 个 RJ45 以太网端口。通过 PCI Express© x4 接口，FPGA 可用作以太网网卡、交换机、路由器或网关。 产品特性 PICMG CompactPCI 串行（CPCI-S.0）外设插槽板，前面板宽度为 4HP 或 8HP P1 背板连接器，最多可连接 x4 PCI Express® 通道/链路 英特尔（Altera）5CGXFC7C6F23I7N FPGA，带硬 IP PCI Express 接口 五个 RJ45 前面板 10/100 以太网连接器，带集成磁性。可通过夹层卡增加五个 RJ45 前面板以太网连接器 适用于工业以太网（如 EtherCAT、SERCOSIII、VARAN、ProfiNET、Ethernet/IP）的物理层 TLK110 两个夹层连接器 SC1/SC2，用于可选夹层卡 C80-EXP（5 x PHY）-夹层连接器 SD1，用于可选二级 FPGA 夹层卡 C81-SI（可扩展 FPGA 设计 - 单或双 FPGA 解决方案） 工业温度范围 -40°C 至 +85°C 根据要求定制特定的基本 FPGA 板和/或夹层 FPGA 模块设计 根据要求定制特定的前端 I/O 夹层卡设计（例如 M12-D 连接器）
