光学器件矫直系统 E22884 - E-Wedge™
自动

光学器件矫直系统
光学器件矫直系统
光学器件矫直系统
添加到我的收藏夹
添加到产品对比表


产品规格型号

应用
光学器件
其他特性
自动

产品介绍

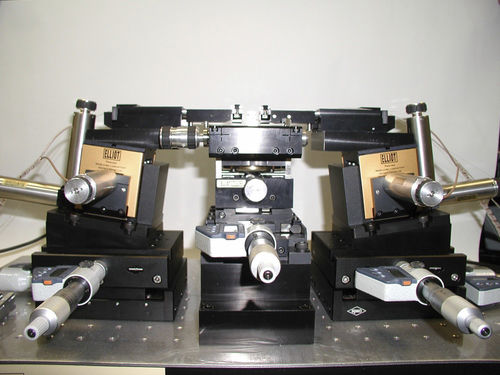

E-Wedge™系统旨在为多通道光学设备和纤维(美国:光纤)V形槽阵列提供自动对准。 E-Wedge™系统包括自动滚轴优化和对设备倾斜面的补偿。E-Wedge™可被配置为双端自动波导/器件对准工作站,提供输入和输出光纤阵列的同时对准。 该系统可以被定制,以提供任何特定设备所需的轴数。所有的设备、光纤和V形槽阵列都有固定装置。也可以提供定制夹具。 自动对准由两个E2300 DAli 3控制器提供,设计用于在广泛的应用中加速和自动对准,如激光二极管到单模光纤,或输入和输出尾纤到波导设备、耦合器、分流器和波分复用器。 E-Wedge™分辨率为25微米的压电驱动。 在X、Y和Z轴上为10纳米 用于 100 µm 压电驱动的 E-Wedge™ 分辨率。 在X、Y和Z轴上为50纳米 所有压电驱动器的E-Wedge™旋转。 < 0.1角秒 E2300是一个复杂的2轴控制器,适用于我们Elliot Gold™系列挠性平台的压电驱动版本,通过定位和优化从任何合适的探测器反馈的光学信号来工作。 用户界面具有一个方便的菜单驱动系统,可以完全控制扫描参数。一个带有LabVIEW™驱动程序的USB接口可对仪器进行全面的远程控制,使其能够被纳入自动测试和测量平台或生产对准系统。

---
