激光矫直系统 E-Wedge™

光学器件测量自动

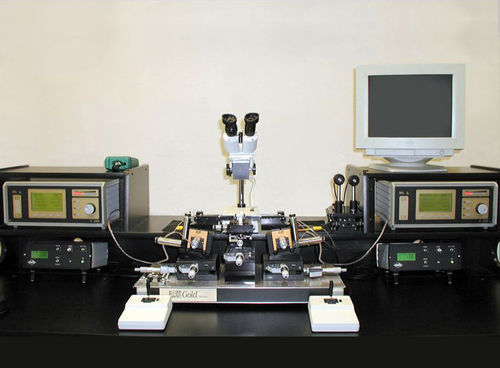

E-Wedge™系统旨在为多通道光学设备和纤维（美国：光纤）V形槽阵列提供自动对准。 E-Wedge™系统包括自动滚轴优化和对设备倾斜面的补偿。E-Wedge™可被配置为双端自动波导/器件对准工作站，提供输入和输出光纤阵列的同时对准。 该系统可以被定制，以提供任何特定设备所需的轴数。所有的设备、光纤和V形槽阵列都有固定装置。也可以提供定制夹具。 自动对准由两个E2300 DAli 3控制器提供，设计用于在广泛的应用中加速和自动对准，如激光二极管到单模光纤，或输入和输出尾纤到波导设备、耦合器、分流器和波分复用器。 E-Wedge™分辨率为25微米的压电驱动。 在X、Y和Z轴上为10纳米 用于 100 µm 压电驱动的 E-Wedge™ 分辨率。 在X、Y和Z轴上为50纳米 所有压电驱动器的E-Wedge™旋转。 < 0.1角秒 E2300是一个复杂的2轴控制器，适用于我们Elliot Gold™系列挠性平台的压电驱动版本，通过定位和优化从任何合适的探测器反馈的光学信号来工作。 用户界面具有一个方便的菜单驱动系统，可以完全控制扫描参数。一个带有LabVIEW™驱动程序的USB接口可对仪器进行全面的远程控制，使其能够被纳入自动测试和测量平台或生产对准系统。
