混凝土铺路砌块生产机 ELKOBLOCK-36M

手动自动半自动

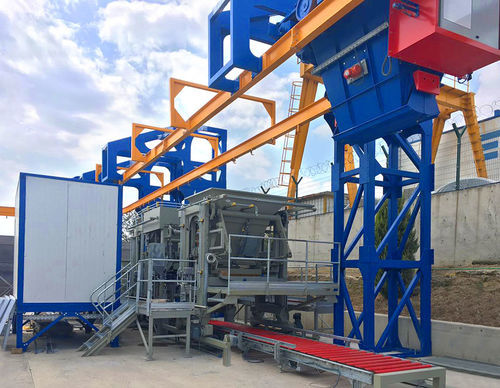

ELKOBLOCK-36M 是一款多层混凝土砌块与路面砖成型机，适用于互锁砖、路缘石和实心砌块等产品的批量生产。该机采用认证高等级钢结构、四柱系统及镀铬导轨，设计用于连续生产线运行。

产品概述

• 能够生产多种混凝土制品：互锁砖、路缘石、实心块及特殊形状件。
• 产能参考：8小时班次约可生产1000 m2的混凝土路面（视产品与配置而定）。
• 快速供料与模具更换：后料仓内可移动供料格栅、可调高度的供料抽屉及快速模具更换功能。
• 模块化搬运：根据配置可实现人工或半/全自动托盘搬运。

主要特性

• 成型面积：1240 x 1000 mm
• 周期时间：24–33 秒
• 产品高度范围：50–500 mm
• 堆放高度：640 mm
• 托盘尺寸：1270 x 1050 mm
• 后料仓容积：2100 L
• 表面料仓容积：2100 L

控制系统与电源柜

• 总装机功率：64 kW
• 操作员机舱：标配
• 电气元件：SIEMENS (Germany)
• 自动化：SIEMENS S7-300 PLC 配 15" SIEMENS TP 1500 触摸屏

搬运 / 配置

• BASIC 配置：带脚的生产托盘从上料点送入机器；成型后的湿托盘手工移出至养护区。支持操作面板的半自动或自动生产。
• BASIC PLUS 配置：湿托盘由出料输送机输出，升降机可堆叠至10层并用叉车运输至养护区；干燥后托盘送入下料装置，最终产品转移至运输托盘。
• PLATINUM 配置：采用10层钢制货架进行托盘搬运；升降机将湿托盘放入钢架，叉车运至养护并放入下料装置；包含自动包装机器人，将最终产品放置到运输托盘并将倒置的生产托盘返回机器。
• PREMIUM 配置：最高自动化配置，采用指车（finger car）机器人运输系统实现生产、搬运、养护和堆垛自动化；托盘可堆叠至16层，过程包括刷洗、翻转和自动再供料，实现连续生产。

参数 / 技术规格

• 型号：ELKOBLOCK-36M
• 成型面积：1240 x 1000 mm
• 托盘尺寸：1270 x 1050 mm
• 产能（8 h）：~1000 m2（路面）
• 周期时间：24–33 s
• 产品高度：50–500 mm
• 堆放高度：640 mm
• 后料仓容积：2100 L
• 表面料仓容积：2100 L
• 总装机功率：64 kW
• 操作员机舱：标配
• 电气元件：SIEMENS (Germany)
• 自动化：SIEMENS S7-300 PLC 配 15" SIEMENS TP 1500 触摸屏
