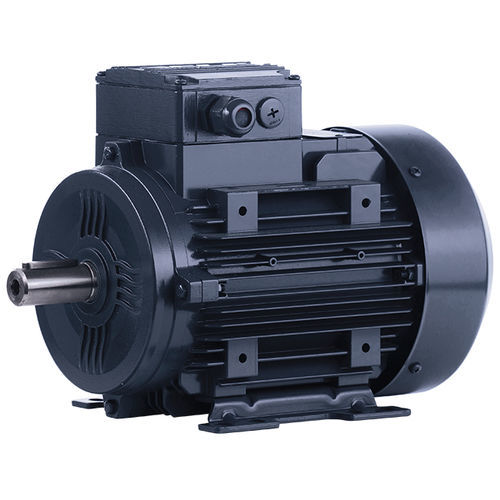

感应电机 3EL160 series3相400V460 V
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 感应, 3相
- 电压
- 400V, 460 V, 690 V
- 构造
- 铝框架, 鼠笼式
- 防护指数
- IP55
- 效率等级
- IE3
- 极数
- 4极, 6极, 2极
- 冷却
- 风冷
- 应用
- 工业用途
- 其他特性
- 高效率, 高扭矩
- 功率
最多: 21.5 kW
(29.23 hp)最少: 7.5 kW
(10.2 hp)- 强度
最多: 31.7 A
最少: 8.98 A
- 扭矩
最多: 108 Nm
(79.656712 ft.lb)最少: 35.6 Nm
(26.257213 ft.lb)- 旋转速度
最多: 3,540 rpm
(22,242.476 rad.min-1)最少: 972 rpm
(6,107.2561 rad.min-1)- 直径
316 mm
(12.44 in)- 温度
最多: 40 °C
(104 °F)最少: -15 °C
(5 °F)
产品介绍
结构形状 B5 / B3 / B35 / B34
接线盒位置顶部
框架尺寸160
频率50赫兹
惯性矩 0.03318 kg.m²
负载 4/4 3/4 1/2
效率91.2 % 91.2 % 91.2 % 91.2 %。
功率因数 0.88
绝缘等级 F (155°C)
温升B (80°K)
最高海拔1000米
冷却方法 IC 411
声压级69 dB(A)
振动等级A
占空比S1(连续运行值)
服务系数 1.20
旋转方向 顺时针
电机重量 114 kg
轴承 DS (6309 ZZ) NS (6209 ZZ)
---
