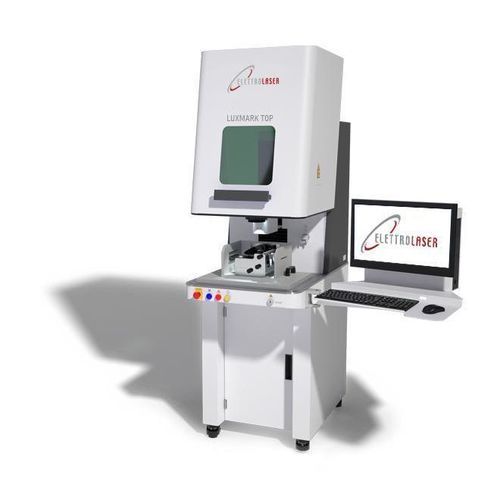

激光雕刻打标机 Luxmark M & TOP series

金属用于首饰制造工业

概述
Luxmark M & TOP 是一款台式/落地式激光系统，用于打标、深雕和微切割。其兼容多种激光光源（光纤、UV、MOPA、PICO、NIB；TOP 可选 CO2），具备大型工作腔和电动 Z 轴，可在金属与工程材料上实现 2D、2.5D 与 3D 加工。

主要特点

• 多光源激光站，适用于打标、深雕与微切割
• 兼容光源：光纤、UV、MOPA、PICO、NIB（TOP 支持 CO2）
• 大型工作腔支持复杂形状的 3D 打标及模具/腔体的 2.5D 加工
• 专业多语言专有软件，支持数据库集成及常见光栅/矢量格式
• 创新的推拉式抽风系统，实现层流空气流动

应用

• 金属与工程材料的打标与深雕
• 模具的腔体或锥形结构制造（2.5D）
• 复杂曲面工件的 3D 打标
• 精密微切割与零件结构化
• 适用于珠宝、医疗、汽车、电子与机械行业
• 便于集成到自动化生产线

性能（概要）

• 工作区域：550 x 500 mm
• Z 轴行程：400 mm（电动控制，精确）
• 软件：专业、多语言、可配置；支持常见光栅与矢量文件格式
• 处理模式：2D、2.5D 与 3D 打标
• 抽风：推拉式层流抽风系统

机型变体（摘要）

• 相同机械平台，配备不同激光源与功率配置
• Green：风冷、落地式、230 V AC（可按需 110 V）、3 / 5 W、532 nm、工作区 58 x 51 cm、焦距 F100–F420
• Fiber：风冷、落地式、230 V AC（可按需 110 V）、20–200 W（含 MOPA/NIB/PICO）、1064 nm、工作区 58 x 51 cm、焦距 F100–F420
• UV：风冷、落地式、230 V AC（可按需 110 V）、5 / 10 W、355 nm、工作区 58 x 51 cm、焦距 F100–F420
• 典型机体尺寸：62 x 100 x 170 cm；参考重量：220 kg*

可选项与高级功能

• 智能视觉系统，用于图案识别与自动对位（基于相机）
• 电动 XY 工作台（TOP 配件）与自动送料装置
• 环形/圆柱标刻用旋转轴以及气动或电动卡盘
• 结合专用 3D 软件的 3D 标刻头，用于球体、锥体、倾斜面与复杂轮廓
• 2.5D 软件选件：自动生成层/截面以实现平面或轻微曲面件的标刻

相关配件（精选）

• 动态高度探针 — 测量工件高度并自动定位 Z 轴（M 与 TOP 可实现自动定位）
• 气动倾斜卡盘 — 内外圈自动标刻，软件自动调整焦点
• TOP 专用 XY 工作台 — 用于小中批量标刻自动化
• 3D 标刻头 — 适用于曲面与复杂轮廓
• 带抽风的导板 — 在大批量生产中保持工作区清洁
• 固定虎钳（100 mm / 200 mm）— 精密夹持
• 图案匹配相机 — 高级中心定位与自动对位
• 管材切割配件、逆向工程工具、开放式 IV 类激光用安全护目镜

文档
制造商提供可下载的产品手册（PDF），包含完整技术数据、变体表和选项清单。

技术规格

• 产品名称：Luxmark M & TOP
• 工作区（性能）：550 x 500 mm
• 工作区（变体）：58 x 51 cm（典型）
• Z 轴行程：400 mm；根据配置电动行程可达约 36 cm
• 支持光源：光纤、UV、MOPA、PICO、NIB、CO2（TOP）
• 输出功率（示例）：Green 3 / 5 W；Fiber 20–200 W（含 MOPA/NIB/PICO）；UV 5 / 10 W
• 波长（示例）：Green 532 nm；Fiber 1064 nm；UV 355 nm
• 电源：230 V AC，50/60 Hz（可按需 110 V）— 典型功耗 2 kW
• 机器尺寸（示例）：62 x 100 x 170 cm
• 参考重量：220 kg*
• 焦距与标刻区域：F100 6 x 6 cm（光斑 16 µm）；F160 10 x 10 cm（光斑 26 µm）；F210 14 x 14 cm；F254 17 x 17 cm；F330 23 x 23 cm；F420 28 x 28 cm
• 最大工件高度：视配置而定，F160 可达 37.5 cm；3D 模式约 35 cm
• 激光等级：封闭配置为 I 级；对开放式 IV 级应用请采用相应防护措施
• 抽风：推拉式层流抽风系统
