扁平铰链 CFDX-G-C-B

技术聚合物螺旋式嵌入式

描述

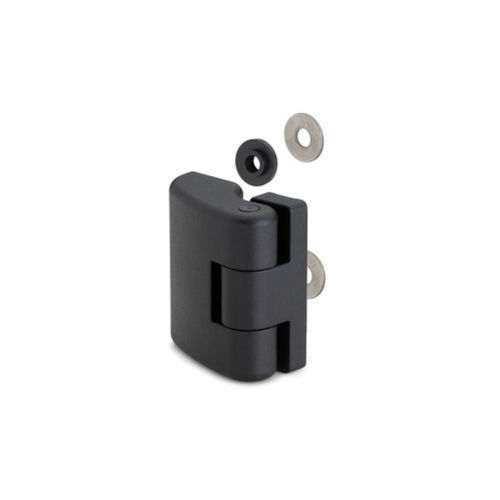

CFDX‑G 窄门框铰链。用于玻璃或面板安装；本体采用玻璃纤维增强 SUPER‑technopolymer（PA），黑色哑光。提供同平面安装（C）与非同平面（R）版本，固定选项包括 B（螺母）、p（螺栓）和 SH（沉头螺钉孔）。

主要规格

• 本体材料：玻璃纤维增强聚酰胺（PA）SUPER‑technopolymer，黑色，哑光。
• 回转销：玻璃纤维增强 PA SUPER‑technopolymer。
• 阶梯垫圈：NBR 橡胶，70 Shore A（随件）。原料符合 FDA CFR.21 与 EU 10/2011。
• 平垫圈：A4 UNI 6593‑MT 不锈钢（随件）。
• 某些结构的最大门板厚度：5 mm（R 版本）。

标准执行

• CFDX‑G‑C‑B：窄体（门框）带螺纹孔的不锈钢螺母；宽体（门）带盲孔螺纹的黄铜衬套。
• CFDX‑G‑C‑p：窄体（门框）带不锈钢螺栓；宽体（门）带盲孔螺纹的黄铜衬套。
• CFDX‑G‑C‑SH：窄体（门框）带沉头螺钉用通孔座；宽体（门）带盲孔螺纹的黄铜衬套。SH 版本拆件供货。

特性与应用
CFDX‑G 铰链（外观注册）由两个尺寸不同的本体组成（宽侧与窄侧），适用于窄门框结构。安装方式可降低被人为拆卸的风险。适用于需要耐腐蚀、轻量及电绝缘的玻璃或面板门。

旋转角度（约）
最大约 195°（范围 −5° 至 +190°，0° 为两连接面在同一平面时）。请勿超出该限值，否则可能影响机械性能。

安装说明

• 玻璃/面板安装：在玻璃或面板上钻孔 Ø 10.5 ±0.2 mm（最小厚度 4 mm）。
• 将铰链放入，使配合件 (d1) 居中于孔内。
• 在对侧插入阶梯垫圈和平垫圈，并用螺钉固定（螺钉不随附）。

性能测试（选定数值）
(列用 " | " 分隔；行用
分隔)
抗力测试 — 轴向应力 Ea [N] | 破坏载荷 Ra [N] | 径向应力 Er [N] | 破坏载荷 Rr [N] | 90° 应力 E90 [N] | 破坏载荷 R90 [N]
CFDX‑G‑C.40‑B‑M5 | 488 | 2541 | 397 | 1613 | 347 | 1361
CFDX‑G‑C.40‑p‑M5x14.5 | 455 | 2569 | 362 | 1679 | 450 | 1458
CFDX‑G‑C.40‑SH.5 | 455 | 2822 | 455 | 1713 | 492 | 1377
CFDX‑G‑C.50‑B‑M6 | 909 | 2567 | 1051 | 2034 | 1211 | 2161
CFDX‑G‑C.50‑p‑M6x14.5 | 534 | 2330 | 1247 | 2194 | 1415 | 2365
CFDX‑G‑C.50‑SH.6 | 921 | 2795 | 1238 | 2818 | 1299 | 2899
CFDX‑G‑C.60‑B‑M6 | 820 | 3585 | 1152 | 2004 | 1676 | 2481
CFDX‑G‑C.60‑p‑M6x14.5 | 798 | 3106 | 1064 | 1904 | 1747 | 2510
CFDX‑G‑C.60‑SH.6 | 1072 | 3560 | 1092 | 3326 | 1877 | 4587

使用说明（装配）
SH 版本：将窄侧装于门框，宽侧装于门；从无直径放大的侧插入回转销，直至锁入铰链本体。

变体 / 可供货项
CFDX‑G 产品系列及型号示例：C.40‑B‑M5、C.40‑p‑M5x14.5、C.50‑B‑M6、C.60‑B‑M6 及对应的 R 与 SH 版本。各变体定义尺寸（L、B、f、d 等）与固定方式（螺母、螺栓、沉头孔）。

注意
随件提供阶梯垫圈（NBR）和平垫圈（A4 不锈钢）。SH 版本为拆件供货以便安装。请勿超过规定的角度与载荷极限。

特性 / 技术规格

• 系列 / 型号：CFDX‑G
• 材料：玻璃纤维增强 PA（SUPER‑technopolymer），黑色，哑光
• 回转销：玻璃纤维增强 PA
• 密封 / 垫圈：NBR 70 Shore A（符合 FDA/EU 10/2011）
• 随附平垫圈：A4 UNI 6593‑MT 不锈钢
• 标准安装：门与门框同平面安装（CFDX‑G‑C‑...）
• 替代安装：非同平面版本（CFDX‑G‑R‑...）
• 固定选项：螺母、螺栓、沉头孔（B、p、SH）
• 最大旋转角：约 195°
• 已测试的机械载荷：提供各型号的轴向、径向及 90° 应力值
• 应用示例：用于玻璃或面板安装（孔 Ø 10.5 ±0.2 mm，最小厚度 4 mm）
