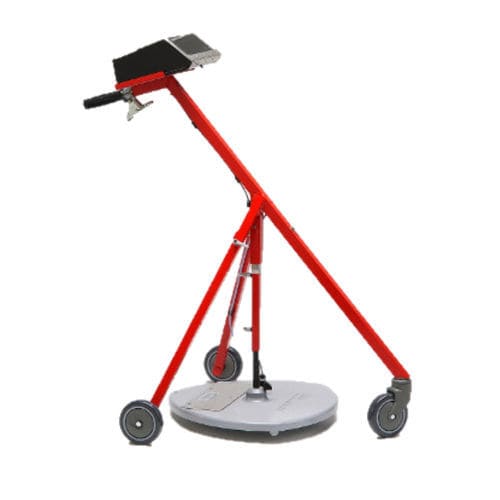

公路用测厚仪 StratoTest 4100

用于混凝土结构便携式数显

产品概述
本测量仪用于施工现场的苛刻条件，可测定沥青混合料（沥青）、高炉矿渣、碎石、混凝土等所有非金属层的厚度。测量为非破坏性，且经 TP D-StB 12 认证，适用于道路工程中单层和总厚度的测定。在道路施工中，在待铺设的沥青层底部放置铝箔作为测量反射体；铝箔被集料包裹且不影响层间结合。与钻芯法不同，该方法不会破坏构造层。可通过仪器的柱状显示或随附耳机的声音来定位测量反射体。

探头

• N 100ST：最大100 mm，用于测量道路施工的面层
• N 400ST：测量范围0–400 mm，用于测量路基和面层（标准探头）
• N 800ST：可选探头，用于扩展测量范围至800 mm

应用

• 建筑领域非磁性层的非破坏厚度测量
• 道路施工中的沥青、矿渣、碎石和混凝土层
• 填埋场工程中的混凝土层

特点

• 非破坏性测量
• 符合 TP D-StB 12
• 测量范围可达400 mm（视探头而定）
• 直接数字显示厚度
• 可在同一位置无限次重复测量
• 可通过柱状显示和声学方式轻松定位反射体

随货清单

• StratoTest 4100 主机
• 测量探头 N 400ST（标准）
• 折叠测量手推车
• 校准板
• 耳机
• 9 V 方形电池，型号 6LR61
• 塑料携带箱

测量范围
0 ... 40 cm · N400ST 标准探头
0 ... 10 cm · N100ST 可选探头
0 ... 80 cm · N800ST 可选探头

技术规格

• 测量原理：涡流测试
• 可测层：道路中使用的所有非金属材料
• 反射体：铝箔或常用尺寸的钢板
• 测量范围：0 ... 40 cm（N400ST）；0 ... 10 cm（N100ST）；0 ... 80 cm（N800ST）
• 分辨率：0 ... 30 cm：0.1 cm；30 ... 35 cm：0.2 cm；35 ... 40 cm：0.4 cm
• 典型公差（标准探头，铝反射体 0.7 m x 0.3 m 和 1.0 m x 0.3 m）：0 ... 30 cm：±(0.1 cm + 2% 读数)；30 ... 35 cm：±2% 读数；35 ... 40 cm：±3% 读数
• 显示：数字 LCD
• 数据存储：DIRECT 模式 ≈ 500 次单次读数及统计；SITE 模式 ≈ 6,000 次单次读数及统计；5 个工地存储，每个 300 个站；每站 4 个测点；每个测点 5 种层材料类型
• 电源：1 x 9 V 碱性电池（型号 6LR61）
• 电池寿命：約 20 小时
• 环境温度：主机 0 °C–50 °C；探头 0 °C–70 °C
