内壁测厚仪 MiniTest series

管道用于有色金属塑料

概述

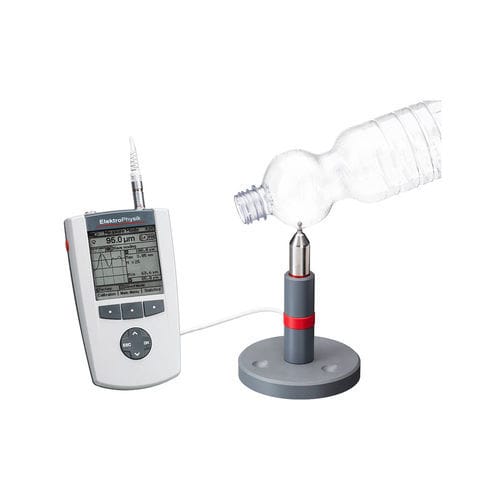

MiniTest 7400 FH / 7200 FH 是一款用于非磁性材料和复杂几何体的磁静态（magnetostatic）非破坏壁厚测量仪。SIDSP® 传感器集成数字信号处理以提高测量精度和重复性，并补偿温度影响。传感器采用硬质合金（碳化物）探头，并使用钢球作为参考以确保可重复接触。

注意

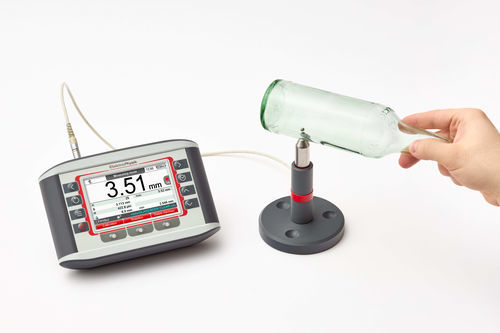

该型号（MiniTest 7400FH – 7200FH）已停产。后续产品为 MiniTest FH 系列，提供更宽的传感器范围、蓝牙接口、快速零点校准功能和更大显示屏。

应用

• 对非磁性材料（塑料、玻璃、陶瓷、有色金属等）进行非破坏性壁厚测量
• 适用于复杂几何的中空体和容器（瓶子、铝罐、塑料及玻璃容器）
• 热成型零件（杯、罐、碗）
• 注塑和模制塑料件、纤维复合材料、有色金属零件在汽车、航空电子和医疗等领域的检测

特点

• 测量能力最高可达 24 mm（取决于探头和参考球）
• 传感器集成数字信号处理（SIDSP®），提升精度与重复性
• 高分辨率：0.1 µm（FH4），0.2 µm（FH10）
• 可选记录速率最高 20 次/秒
• 耐磨探头，探头端采用硬化材料
• 可记录并统计分析最多 240,000 条读数（MiniTest 7200 FH 受限为 100,000 条）
• 显示最小值和最大值；菜单驱动界面并提供上下文帮助
• 接口：RS232 TTL 与 IrDA 1.0

标配 - 主机

• MiniTest 7200FH 或 7400FH 设备
• 数据传输软件 MSoft 7 Professional Edition
• 多语言使用说明（DE/EN/FR/ES/PT/IT）CD‑ROM 及简明手册
• 4 节 AA 电池（LR06）
• 塑料便携箱
• 带定位装置和背带的橡胶保护套
• 1 把磁性螺丝刀

标配 - 探头 FH 4

• FH 4 探头
• 3 件精密量块（约 0.25 mm、1 mm、3 mm）
• FH 4 探头用弹簧测量支架
• 1 包 100 个 Ø1.5 mm 钢球
• 1 包 100 个 Ø2.5 mm 钢球
• 1 包 50 个 Ø4.0 mm 钢球
• 1.5 mm、2.5 mm、4.0 mm 钢球的零点校准量块
• FH 4 M 额外：约 8 mm 精密量块、20 个 Ø1.5 mm 磁性球、20 个 Ø3.0 mm 磁性球、3 mm 球的零点量块

标配 - 探头 FH 10

• FH 10 探头
• 3 件精密量块（约 1 mm、3 mm、8 mm）
• FH 10 探头用弹簧测量支架
• 1 包 100 个 Ø2.5 mm 钢球
• 1 包 50 个 Ø4.0 mm 钢球
• 1 包 25 个 Ø6.0 mm 钢球
• 1 包 10 个 Ø9.0 mm 钢球
• 2.5 mm、4 mm、6 mm、9 mm 钢球的零点校准量块
• FH 10 M 额外：约 18 mm 精密量块、20 个 Ø4 mm 磁性球、20 个 Ø6 mm 磁性球

技术数据
测量范围（示例）：FH4 探头根据参考球可达 0–6.0 mm；FH10 探头根据参考球可达 0–24.0 mm。测量不确定度随探头与范围而变化（示例：FH4 0–2.0 mm ±(3 µm + 1% 读数)；FH10 到 24.0 mm ±(60 µm + 2% 读数)）。
低量程分辨率：0.1 µm（FH4）；0.2 µm（FH10）。重复性：优于 ±(1 µm + 0.5% 读数)。测量原理：磁静态。记录速率：1、2、5、10、20 读数/秒。数据存储：240,000 条（MiniTest 7200 FH 为 100,000）。校准：工厂、零点、零点 + 最多 4 点。单位：µm、mm、mils、inch。统计图示：数值、趋势、直方图（仅 MiniTest 7400 FH）。工作温度：-10 °C 至 +60 °C（存储 -20 °C 至 +80 °C）。尺寸/重量：153 x 89 x 32 mm / 310 g（含电池）。电源：4 x AA（LR06）或可选电源单元 90–240 V~/48–62 Hz。

特性 / 规格

• 型号：MiniTest 7400 FH（另有 MiniTest 7200 FH）
• 测量原理：磁静态（SIDSP® 传感器）
• 测量范围：视探头与参考球而定，最高可达 24.0 mm
• 分辨率：最低 0.1 µm（FH4）
• 重复性：优于 ±(1 µm + 0.5% 读数)
• 数据存储：240,000 条（7200 FH 为 100,000）
• 记录速率：最高 20 读数/秒
• 接口：RS232 TTL、IrDA 1.0
• 工作温度：-10 °C 至 +60 °C
• 电源：4 节 AA 电池或可选电源
