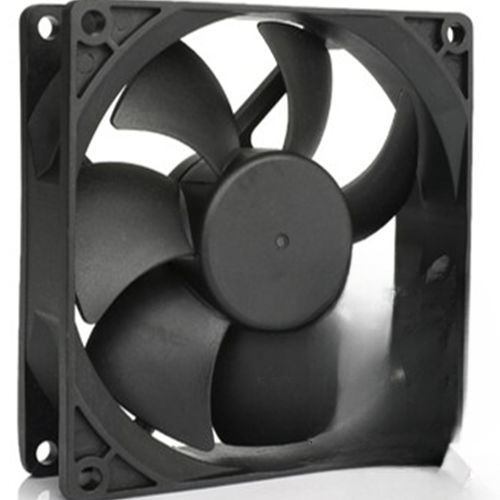

ATEX风机 SD series

轴向防爆燃直流

概述
本系列为用于危险场所的防爆（ATEX）直流（DC）轴流风扇，包含多种型号和尺寸。所有列示型号均具有ATEX认证，并提供型号、机械尺寸及最大风量等数据，且均为电子保护型。

ATEX 证书依据：
UL60079-0, Edition 7, 签发日期 2019-03-23, 修订日期 2024-07-19
UL60079-7, 5th Ed, 签发日期 2017-02-24, 修订日期 2021-06-03
CSA C22.2 No.60079-0 Edition 4, 签发 2019-02-01
CSA C22.2 No.60079-7 Edition 2, AMD 1, 签发日期 2016-10, 修订日期 2018-09

认证类别
Class 1, Zone 2, AEx ec IIc Gc

规格（型号与主要参数）

• SD25489AP (Ex68) | Ø 254 x 89 mm / 10 x 3.5 in | 最大风量 31.14 ~ 9.91 m³/min / 1,100 ~ 350 CFM | 电子保护
• SD17551SRAP (Ex67) | Ø 172 x 51 mm / 6.7 x 2 in | 最大风量 16.99 ~ 14.72 m³/min / 600 ~ 520 CFM | 电子保护
• SD17551RAP (Ex67)(MS) | Ø 172 x 51 mm / 6.7 x 2 in | 最大风量 17.27 ~ 4.30 m³/min / 610 ~ 152 CFM | 电子保护
• SD17551SAP (Ex67)(MS) | 172 x 152 x 51.6 mm / 6.7 x 2 in | 最大风量 17.27 ~ 5.29 m³/min / 610 ~ 187 CFM | 电子保护
• SD17251SAP (Ex67) | 172 x 152 x 51.6 mm / 6.7 x 2 in | 最大风量 12.34 ~ 9.34 m³/min / 436 ~ 330 CFM | 电子保护
• SD1238SAP (Ex67) | 120 x 120 x 38 mm / 4.7 x 1.5 in | 最大风量 8.49 ~ 4.95 m³/min / 300 ~ 175 CFM | 电子保护
• SD1238SPT (Ex67)(MS) | 120 x 120 x 38 mm / 4.7 x 1.5 in | 最大风量 7.07 ~ 5.94 m³/min / 250 ~ 210 CFM | 电子保护
• SD1238SPT (Ex67) | 120 x 120 x 38 mm / 4.7 x 1.5 in | 最大风量 8.07 ~ 6.08 m³/min / 285 ~ 215 CFM | 电子保护
• SD1238PT (Ex67)(MS) | 120 x 120 x 38 mm / 4.7 x 1.5 in | 最大风量 5.09 ~ 1.92 m³/min / 180 ~ 68 CFM | 电子保护
• SD1225SPT (Ex67)(MS) | 120 x 120 x 25 mm / 4.7 x 1 in | 最大风量 5.66 ~ 4.53 m³/min / 200 ~ 160 CFM | 电子保护
• SD1225SPT (Ex67) | 120 x 120 x 25 mm / 4.7 x 1 in | 最大风量 4.95 ~ 3.02 m³/min / 175 ~ 107 CFM | 电子保护
• SD1225PT (Ex67)(MS) | 120 x 120 x 25 mm / 4.7 x 1 in | 最大风量 3.39 ~ 1.75 m³/min / 120 ~ 62 CFM | 电子保护
• SD9238SPT (Ex67) | 92 x 92 x 38 mm / 3.6 x 1.5 in | 最大风量 5.23 ~ 3.68 m³/min / 185 ~ 130 CFM | 电子保护
• SD9238PT (Ex67) | 92 x 92 x 38 mm / 3.6 x 1.5 in | 最大风量 4.75 ~ 2.20 m³/min / 168 ~ 78 CFM | 电子保护
• SD9225SPT (Ex67) | 92 x 92 x 25.4 mm / 3.6 x 1 in | 最大风量 3.17 ~ 1.61 m³/min / 112 ~ 57 CFM | 电子保护
• SD9225PT (Ex67) | 92 x 92 x 25 mm / 3.6 x 1 in | 最大风量 1.86 ~ 0.70 m³/min / 66 ~ 25 CFM | 电子保护
• SD8038SPT | 80 x 80 x 38 mm / 3.1 x 1.5 in | 最大风量 3.79 ~ 1.86 m³/min / 134 ~ 66 CFM | 电子保护
• SD8038PT (Ex67) | 80 x 80 x 38 mm / 3.1 x 1.5 in | 最大風量 3.73 ~ 1.41 m³/min / 132 ~ 50 CFM | 电子保护
• SD8025SPT (Ex67) | 80 x 80 x 25 mm / 3.15 x 1 in | 最大风量 2.97 ~ 1.21 m³/min / 105 ~ 43 CFM | 电子保护
• SD8025PT (Ex67) | 80 x 80 x 25 mm / 3.15 x 1 in | 最大風量 1.81 ~ 0.62 m³/min / 64 ~ 22 CFM | 电子保护
• SD7025PT (Ex67) | 70 x 70 x 25 mm / 2.75 x 1.0 in | 最大風量 2.12 ~ 0.67 m³/min / 75 ~ 24 CFM | 电子保护
• SD6038PT (Ex67) | 60 x 60 x 38 mm / 2.36 x 1.5 in | 最大風量 2.54 ~ 1.13 m³/min / 90 ~ 40 CFM | 电子保护
• SD6025SPT (Ex67) | 60 x 60 x 25 mm / 2.36 x 1.0 in | 最大風量 1.78 ~ 0.99 m³/min / 63 ~ 35 CFM | 电子保护
• SD6025PT (Ex67) | 60 x 60 x 25 mm / 2.36 x 1.0 in | 最大風量 1.27 ~ 0.39 m³/min / 45 ~ 14 CFM | 电子保护

注意事项

• 我们保留在不另行通知的情况下更改数据的权利。
• 性能数据存在约10%公差。

技术特性

• 产品系列：防爆（ATEX）直流风扇 — 多种型号和尺寸。
• 标准：UL60079-0、UL60079-7、CSA C22.2 No.60079-0、CSA C22.2 No.60079-7。
• 认证等级：Class 1, Zone 2, AEx ec IIc Gc。
• 保护类型：所列型号均为电子保护型。
• 可用尺寸：从 60 x 60 x 25 mm 到 Ø254 x 89 mm。
• 最大风量范围：约 0.39 m³/min 至 31.14 m³/min（约 14 CFM 至 1,100 CFM），视型号而定。
• 代表型号：SD25489AP、SD17551SRAP、SD17551RAP (MS)、SD17551SAP (MS)、SD17251SAP、SD1238SAP、SD1238SPT (MS)、SD1238SPT、SD1238PT (MS)、SD1225SPT (MS)、SD1225SPT、SD1225PT (MS)、SD9238SPT、SD9238PT、SD9225SPT、SD9225PT、SD8038SPT、SD8038PT、SD8025SPT、SD8025PT、SD7025PT、SD6038PT、SD6025SPT、SD6025PT。
