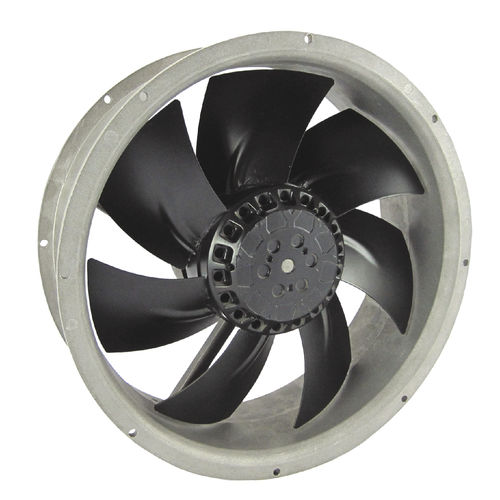

高压风机 ED series密封防水轴向
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 安装类型
- 高压, 密封, 防水
- 类型
- 轴向
- 功能
- 冷却, 空气循环
- 电源电压
- 直流
- 传动装置
- 无刷发动机
- 应用
- 工业, 用于严苛环境
- 空气流量
最少: 42 m³/h
(1,483.216 ft³/h)最多: 1,698 m³/h
(59,964.304 ft³/h)- 直径
最少: 133 mm
(5.236 in)最多: 254 mm
(10 in)
产品介绍
产品概述
DC 无刷 IP68/IP69K 轴流和离心风扇，专为恶劣环境和高压冲洗设计。产品从 40 x 40 x 28 mm 小型单元到 Ø254 x 89 mm 大型轴流风扇，以及多款后向弯曲叶轮的离心型号。典型应用包括需要防液体侵入和冲洗保护的机箱与设备冷却。
DC IP68 / IP69K 轴流风扇 - 型号与关键数据（表格表示）
ED2589 — Ø 254 × 89 / Ø 10 x 3.5 — 28.3 m3/min / 1,000 CFM — DC 无刷风扇。IP68 / IP69K。
ED1551 — 172 x 150 x 51 / 6.70 x 5.90 x 2.00 — 13.4 m3/min / 472 CFM — DC 无刷风扇。IP68 / IP69K。
ED1238 — 120 x 120 x 38 / 4.70 x 4.70 x 1.50 — 5.1 m3/min / 180 CFM; 8.1 m3/min / 285 CFM; 6.8 m3/min / 240 CFM — DC 无刷风扇。IP68 / IP69K。
ED1225 — 120 x 120 x 25 / 4.70 x 4.70 x 1.00 — 3.8 m3/min / 135 CFM; 3.4 m3/min / 120 CFM — DC 无刷风扇。IP68 / IP69K。
ED9238 — 92 x 92 x 38 / 3.62 x 3.62 x 1.50 — 4.8 m3/min / 168 CFM — DC 无刷风扇。IP68 / IP69K。
ED9225 — 92 x 92 x 25 / 3.62 x 3.62 x 1.00 — 1.9 m3/min / 66 CFM — DC 无刷风扇。IP68 / IP69K。
ED8038 — 80 x 80 x 38 / 3.15 x 3.15 x 1.50 — 3.7 m3/min / 132 CFM — DC 无刷风扇。IP68 / IP69K。
ED8032 — 80 x 80 x 32 / 3.15 x 3.15 x 1.25 — 2.5 m3/min / 88 CFM — DC 无刷风扇。IP68 / IP69K。
ED8025 — 80 x 80 x 25 / 3.15 x 3.15 x 1.00 — 1.8 m3/min / 64 CFM — DC 无刷风扇。IP68 / IP69K。
ED6025 — 60 x 60 x 25 / 2.4 x 2.4 x 1.00 — 1.3 m3/min / 45 CFM; 1.6 m3/min / 57 CFM — DC 无刷风扇。IP68 / IP69K。
ED4028 — 40 x 40 x 28 / 1.6 x 1.6 x 2.2 — 0.7 m3/min / 24.5 CFM — DC 无刷风扇。IP68 / IP69K。
DC IP68 / IP69K 离心风扇 - 型号与关键数据（表格表示）
ED250110 — Ø 250 x 110 / Ø 9.8 x 4.3 — 26.1 m3/min / 920 CFM — 后向弯曲叶轮。IP68 / IP69K。
ED225099 — Ø 225 x 99 / Ø 8.8 x 3.89 — 23.6 m3/min / 835 CFM — 后向弯曲叶轮。IP68 / IP69K。
ED221071 — Ø 221.5 x 71 / Ø 8.7 x 2.7 — 17.6 m3/min / 621 CFM — 后向弯曲叶轮。IP68 / IP69K。
ED175069 — Ø 175 x 69 / Ø 6.9 x 2.7 — 12.4 m3/min / 437 CFM — 后向弯曲叶轮。IP68 / IP69K。
ED175067 — Ø 175 x 67 / Ø 6.9 x 2.6 — 11.2 m3/min / 395 CFM — 后向弯曲叶轮。IP68 / IP69K。
ED133091 — Ø 133 x 91 / Ø 5.2 x 3.5 — 9.2 m3/min / 326 CFM — 后向弯曲叶轮。IP68 / IP69K。
说明
规格 / 技术参数
DC 无刷 IP68/IP69K 轴流和离心风扇，专为恶劣环境和高压冲洗设计。产品从 40 x 40 x 28 mm 小型单元到 Ø254 x 89 mm 大型轴流风扇，以及多款后向弯曲叶轮的离心型号。典型应用包括需要防液体侵入和冲洗保护的机箱与设备冷却。
DC IP68 / IP69K 轴流风扇 - 型号与关键数据（表格表示）
ED2589 — Ø 254 × 89 / Ø 10 x 3.5 — 28.3 m3/min / 1,000 CFM — DC 无刷风扇。IP68 / IP69K。
ED1551 — 172 x 150 x 51 / 6.70 x 5.90 x 2.00 — 13.4 m3/min / 472 CFM — DC 无刷风扇。IP68 / IP69K。
ED1238 — 120 x 120 x 38 / 4.70 x 4.70 x 1.50 — 5.1 m3/min / 180 CFM; 8.1 m3/min / 285 CFM; 6.8 m3/min / 240 CFM — DC 无刷风扇。IP68 / IP69K。
ED1225 — 120 x 120 x 25 / 4.70 x 4.70 x 1.00 — 3.8 m3/min / 135 CFM; 3.4 m3/min / 120 CFM — DC 无刷风扇。IP68 / IP69K。
ED9238 — 92 x 92 x 38 / 3.62 x 3.62 x 1.50 — 4.8 m3/min / 168 CFM — DC 无刷风扇。IP68 / IP69K。
ED9225 — 92 x 92 x 25 / 3.62 x 3.62 x 1.00 — 1.9 m3/min / 66 CFM — DC 无刷风扇。IP68 / IP69K。
ED8038 — 80 x 80 x 38 / 3.15 x 3.15 x 1.50 — 3.7 m3/min / 132 CFM — DC 无刷风扇。IP68 / IP69K。
ED8032 — 80 x 80 x 32 / 3.15 x 3.15 x 1.25 — 2.5 m3/min / 88 CFM — DC 无刷风扇。IP68 / IP69K。
ED8025 — 80 x 80 x 25 / 3.15 x 3.15 x 1.00 — 1.8 m3/min / 64 CFM — DC 无刷风扇。IP68 / IP69K。
ED6025 — 60 x 60 x 25 / 2.4 x 2.4 x 1.00 — 1.3 m3/min / 45 CFM; 1.6 m3/min / 57 CFM — DC 无刷风扇。IP68 / IP69K。
ED4028 — 40 x 40 x 28 / 1.6 x 1.6 x 2.2 — 0.7 m3/min / 24.5 CFM — DC 无刷风扇。IP68 / IP69K。
DC IP68 / IP69K 离心风扇 - 型号与关键数据（表格表示）
ED250110 — Ø 250 x 110 / Ø 9.8 x 4.3 — 26.1 m3/min / 920 CFM — 后向弯曲叶轮。IP68 / IP69K。
ED225099 — Ø 225 x 99 / Ø 8.8 x 3.89 — 23.6 m3/min / 835 CFM — 后向弯曲叶轮。IP68 / IP69K。
ED221071 — Ø 221.5 x 71 / Ø 8.7 x 2.7 — 17.6 m3/min / 621 CFM — 后向弯曲叶轮。IP68 / IP69K。
ED175069 — Ø 175 x 69 / Ø 6.9 x 2.7 — 12.4 m3/min / 437 CFM — 后向弯曲叶轮。IP68 / IP69K。
ED175067 — Ø 175 x 67 / Ø 6.9 x 2.6 — 11.2 m3/min / 395 CFM — 后向弯曲叶轮。IP68 / IP69K。
ED133091 — Ø 133 x 91 / Ø 5.2 x 3.5 — 9.2 m3/min / 326 CFM — 后向弯曲叶轮。IP68 / IP69K。
说明
- 如有变更，恕不另行通知。
- 性能数据存在约10%容差。
规格 / 技术参数
- 防护等级：IP68 和 IP69K（液体侵入及高压冲洗防护）。
- 风扇类型：DC 无刷轴流风扇与 DC 无刷离心风扇（离心型号采用后向弯曲叶轮）。
- 型号系列：ED2589、ED1551、ED1238（含 Mark 2 / Mark 3 变体）、ED1225（Mark 2）、ED9238、ED9225、ED8038、ED8032、ED8025、ED6025（含 Mark 2）、ED4028、ED250110、ED225099、ED221071、ED175069、ED175067、ED133091。
- 尺寸范围（轴流）：从 40 x 40 x 28 mm 到 Ø 254 × 89 mm。尺寸范围（离心）：Ø 133 x 91 mm 到 Ø 250 x 110 mm。
- 风量范围：约 0.7 至 28.3 m3/min（≈ 24.5 至 1,000 CFM），视型号而定。
- 典型应用：需要 IP68/IP69K 保护（冲洗、侵入防护）的恶劣环境中机箱与设备的冷却。
- 说明：性能数据可能变动；公差 ±10%，产品数据可能会更改。
