特点
继电器
在轴方向反向运动停止时继电器重置方便安装和校准铸铝开关外壳 NEMA 4X, 7, 9 额定 115 伏 AC 标准, 12 伏直流, 24 伏直流, 230 伏 AC 选项 I 类, I 类 (C, D) II 类, Div I (E, F, G)操作时,当被监控轴处于静止状态或朝所需旋转方向转动时,UDS1000 会为其 5 安培 DPDT 继电器提供电源。继电器触点可用于启动电机启动电路,或提供可能启动或过程启动的视觉指示。当被监测轴反转(方向错误)时,继电器会断电,从而阻止电机或过程启动。

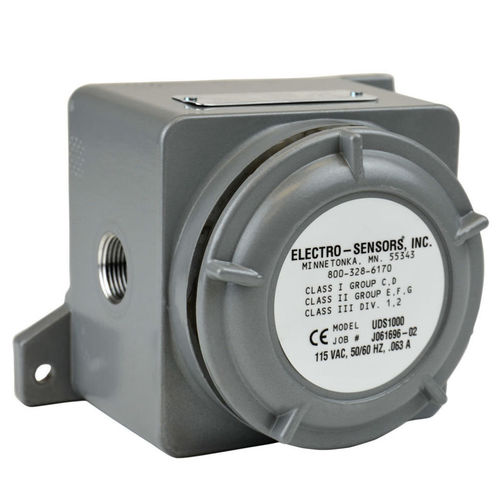

UDS1000 与轴端安装的
脉冲发生器盘(或可选的分叉式脉冲发生器包装)配合
使用,产生交替磁场
,由大间隙非接触式
传感器拾取。传感器
通过 4 导体屏蔽电缆将此速度信号作为正交数字脉冲(频率)传输到开关。UDS1000
解码此频率信号以确定轴
方向。然后,继电器输出可用于
设备停机、防止启动或提
供报警,从而确保机器保护和
过程完整性。UDS1000 具有故障安全功
能;运行过程中的任何断电都会导致
继电器断电。
---
