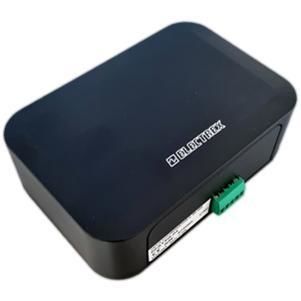

数字I/O模块 PFAPT0C-QCHG PICO PRO SIO

MODBUSRS-485ModBUS RTU

产品概述
智能输入/输出与传感器设备，配备2路光电隔离数字输入、6路光电隔离晶体管数字输出（公共端分离）、SIO总线扩展以及2路带转换触点的继电器输出，可驱动高达250 VAC / 2 A（电阻性负载）。数字输入带可编程去抖滤波器（适用于脉冲计数或远程状态指示）。数字输出额定为27 VDC / 27 mA（DIN 43864），可配置为内部报警输出或通过Modbus远程控制。输入/输出电路为自供电，不需要外部电源。SIO总线支持通过Milli Pro设备集成附加I/O模块和环境传感器。最多8个可配置报警可驱动数字输出和/或在Modbus寄存器中设置状态。

通信与固件
通信协议：Modbus-RTU（RS485）。固件支持远程升级。

电源与外壳
电源：85–265 VAC / 100–374 VDC。可选外部UPS提供12 VDC备份。辅助输出：Vout 12 VDC。外壳：灰色。尺寸：150 × 45 × 100 mm。

典型应用

• 外部脉冲计数
• 远程状态指示
• 通过继电器驱动负载（最高250 VAC，2 A电阻性负载）
• 通过SIO总线集成附加I/O和环境传感器

技术规格

• 产品代码：PFAPT0C-QCHG
• 型号：PICO PRO SIO
• 数字输入：2路，光电隔离，可编程去抖滤波器
• 数字输出：6路，晶体管型光电隔离，公共端分离，27 VDC / 27 mA（DIN 43864）
• 继电器输出：2路，转换触点，最高250 VAC / 2 A（电阻性负载）
• SIO总线：通过Milli Pro设备集成附加I/O模块和环境传感器
• 报警：最多8个可配置报警（驱动数字输出和/或设置Modbus寄存器状态）
• 通信：Modbus-RTU（RS485）
• 固件：支持远程升级
• 电源：85–265 VAC / 100–374 VDC；可选12 VDC备份
• 辅助输出：Vout 12 VDC
• I/O电路：自供电（无需外部电源）
• 外壳：灰色；尺寸150 × 45 × 100 mm
