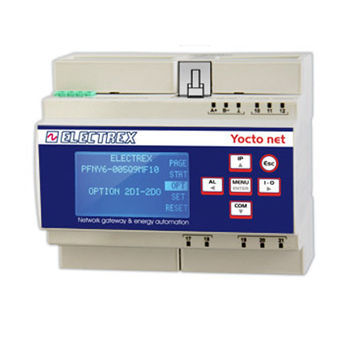

通信网间连接器 PFNY6-005D9-A10 YOCTO NET D6 WEB LOG 8 CHARTS

工业远程测量IoT

Overview
在以太网与RS485线路之间提供网络网关，用于Electrex设备的通信和数据记录。FSTN图形显示。电池供电的永久天文时钟/日历和工业级非易失性存储。支持远程固件更新。已启用一个Log 8记录服务，用于记录内部输入及子网中最多7台Electrex设备的功率/能量和数字输入。集成Web服务器，支持Upgrade Web与Charts，可在网页界面显示实时测量值和历史曲线。FTP服务器。2路数字输入和2路数字输出，具有独立公共端子。ExpBus高速通讯端口，用于外部I/O模块和环境传感器。支持NFC。尺寸：6DIN模块。电源：85÷265V AC / 100÷374V DC。

Notes
YOCTO NET D6系列设备可能还存在其他硬件配置。若需为不同版本生成代码，请参阅代码生成表或产品数据表。

产品名称
YOCTO NET D6

代码
PFNY6-005D9-A10

可用文档

• Yocto Net D6 产品数据表 (PDF)
• Net 系列代码生成表 (PDF)
• Yocto Net D6 2DI2DO 4COMMON 安装说明 (PDF)

技术参数 / 规格

• 功能：以太网与RS485之间的网络网关，用于通信和数据记录（Web数据管理器）
• 协议：Modbus（从子网内的Electrex仪表采集）
• 显示：FSTN图形显示
• 时钟/日历：电池供电的永久天文时钟/日历
• 存储：工业级非易失性存储
• 固件：支持远程更新
• 记录：Log 8（记录内部输入及子网内最多7台设备：功率/能量和数字输入）
• Web：集成Web服务器，支持Upgrade Web和Charts用于实时和历史数据
• FTP：提供FTP服务器
• 数字I/O：2路数字输入（DI）和2路数字输出（DO），具有独立公共端子
• 扩展：ExpBus高速端口用于外部I/O模块和环境传感器
• 连接性：NFC技术
• 尺寸：6DIN模块（导轨安装）
• 电源：85÷265V AC / 100÷374V DC
