功率监控系统 LIBRA CCI UPS

温度湿度电压

概述
用于发电厂的可扩展一体化监测与控制系统。设计以符合CEI 0-16 附件O与T及ARERA第540/2021/R/EEL与385/2025/R/EEL决议，要求对并网于中压网络且容量≥100 kW的光伏和风电场配置具有在DSO外部指令下执行有功功率限制（PF2）功能的中央电厂控制器（CCI）。

测量与标准
内置能量分析仪，测量精度等级 ≤ 0.2，符合CEI 0-16:2025-04 附件O（规范），O.13.2.1条款要求。

主要功能

• 符合EN 50160与EN 61000-4-30的电能质量分析
• 环境参数监测
• 内置UPS，确保关键功能的本地不间断供电

通信与连通性

• 具备3个专用以太网端口
• 内置2G/3G/4G蜂窝调制解调器（LTE Cat.1）
• 内置GPS/GLONASS定位模块，支持外置天线
• 为调制解调器和GPS提供外置天线
• RJ45以太网端口与RS485之间的网络桥接，用于与RS485子网中的Electrex设备通过Modbus通信

附加特性

• 带电池备份的永久天文时钟/日历
• 用于历史数据的非易失性存储
• 可测量至第51次谐波的各次谐波
• 电压骤降、过升与中断的检测与记录
• 内置Web服务器用于实时测量与历史数据展示
• 5路光电隔离数字输入，用于状态监测与脉冲计数
• 3路继电器数字输出，用于状态或脉冲（另有其它版本）
• 可选扩展模块提供额外I/O并支持最多8路Electrex环境传感器输入
• 支持远程固件更新
• 图形FSTN显示屏与2个校准指示灯

接线与安装
互感器、供电及电压接线采用极性连接器，支持快速且无误的即插即用安装。

包装清单

• 1个用于电压与电源布线的5芯母接头
• 1个用于互感器连接的6芯母接头，带2 m电缆
• 用于内置调制解调器的外部4G天线，带5 m电缆
• 带5 m RG174电缆的磁性GPS/GLONASS天线

技术规格

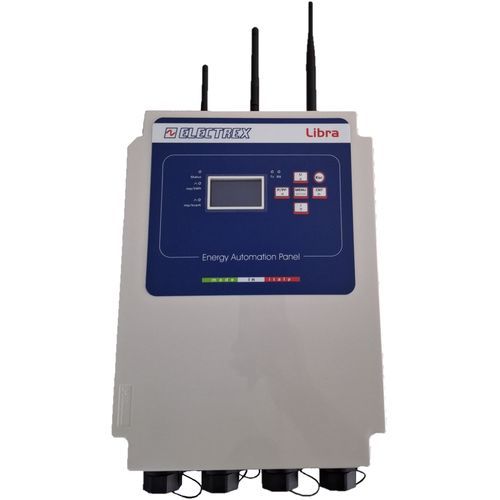

• 型号：LIBRA CCI UPS
• Manufacturer: Electrex
• 测量精度等级：≤ 0.2
• 供电：230 Vac
• 尺寸：236 × 316 × 190 mm
• 以太网：3个专用端口
• 蜂窝调制解调器：2G/3G/4G，LTE Cat.1
• 定位：带外置天线的GPS/GLONASS模块
• 谐波测量：最多到第51次
• 数字输入：5路光电隔离（状态监测与脉冲计数）
• 数字输出：3路继电器输出（状态/脉冲）
• 扩展：可选I/O模块，最多支持8路环境传感器输入
• 时钟/日历：带电池备份的永久天文时钟
• 显示：图形FSTN
• 存储：非易失性
• UPS：集成
• 固件：支持远程升级
• 连接器：用于CT、供电和电压布线的极性连接器（即插即用）
• 随附附件：5芯连接器、带2 m电缆的6芯连接器、带5 m电缆的4G天线、带5 m RG174电缆的磁性GPS/GLONASS天线
