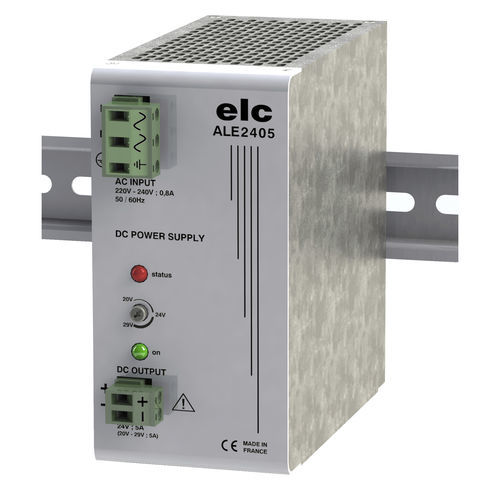

DIN导轨电源 ALE2405AC/DC单输出调节
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 安装方式 / 规格
- DIN导轨
- 种类
- AC/DC
- 输出
- 单输出, 调节, 稳定, 可调节
- 技术
- 开关式, PWM
- 网络
- 单相
- 保护
- 短路保护, 带过电流保护, 过压保护
- 认证
- CE, RoHS指令
- 连接种类
- 带螺钉式接线端子
- 应用
- 海洋应用, 工业用途, 用于远程通信设备, 备用电池, 电子设备, 用于自动化设备, 用于电网, 用于工作站, 用于远程通信, 铁路应用, 用于门禁控制, 配电盘用, 用于控制箱
- 次级功能
- 电池充电器
- 其他特性
- 功率因数校正, 低噪, 坚固, 安全, RoHS标准, 绝缘, 低电压, 紧凑型
- 输入电压
230 V
最少: 220 V
最多: 240 V
- 输出电压
24 V
最少: 20 V
最多: 29 V
- 电流
5 A
最少: 0 A
最多: 5 A
- 功率
120 W
产品介绍
- 接线端子板上的浮动输出，适用于 2.5 mm² (AWG 12) 电线
- 输出电压：20 至 29 V 可调。
- 调节 ：负载变化 0 至 100% 时 < 20 mV。
线路变化在 -10 至 +10% 之间时 < 1 mV。
- 纹波 ：< 3 mV rms（包括）：
100 kHz 时信号峰峰值 < 5 mV
100 Hz 时信号峰峰值 < 5 mV
< 15 mV 峰峰值开关尖峰信号
- 保持时间：半负载时 25 毫秒，全负载时 12 毫秒（190 V 线路输入）。
- 指示灯：绿色 LED 电源指示灯。
"状态、输出故障 "红色 LED 指示灯。
电流
- 最大 I：短路时 5.5 A。
20 至 29 V 时为 5 A
功率
- 最大输出功率：145 W。
保护
- 短路保护，电流限制。
- 通过保险丝防止初级电路过流。
- 输出过载保护，电压限制为 33 V。
其他规格
- 安全：符合 EN 61010-1、EN61010-2-201 和 EN 62368-1。
- 电磁兼容性：符合 EN 61000-6-2 和 EN 61000-6-4。
- 绝缘等级：I。
- 过压类别：II。
- 污染等级：2。
- 安装高度 ：< 2000 m.
- 防护等级：IP 30。
- 工作温度：-10 至 +60 °C ；降额：从 +50 °C 起为 2.5%/K
- 输入电压：交流 220-240 伏（190 至 264 伏），50-60 赫兹。
- 电源输入：3 极插入式接线端子，适用于 2.5 mm² (AWG 12) 电线。
- 直流输出：2 极插入式接线端子，适用于 2.5 mm² (AWG 12) 电线。
- 功率消耗：最大 170 W。
- 功率因数：0.99（内置 PFC）。
- 绝缘强度：3000 VAC
从输入端到底座的电压为 1800 VAC。
- 外观：镀锌钢外壳和前面板，环氧树脂饰面。
- 安装：整体式对称 DIN 导轨夹
---
