膜退绕机

塑料薄膜面料手动

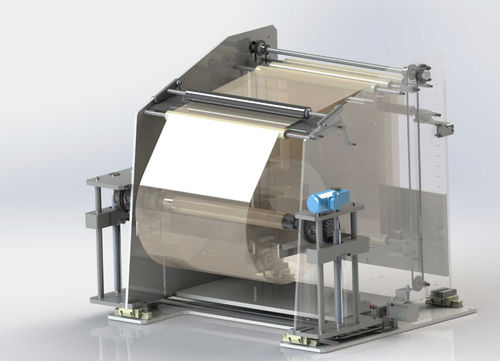

概述 独立且多用途的放卷（放卷机）模块，设计用于安装在柔性卷材生产线的上游。操作简单、安全，仅需基础操作培训。可根据具体需求定制配置，包括具备自动接头（拼接）功能的高产量型号，以消除停机时间和机器停顿。

主要特性

• 独立放卷模块，可灵活集成到生产线中
• 提供满足不同产能需求的多种配置，包括支持连续运行的自动拼接型号
• 设计便于安全、简易操作，所需操作人员培训量低

放卷机类型

• 双支撑卷轴托架 — 适用于中到大卷重（约150～1000 kg）
• 悬臂（cantilever）卷轴托架 — 适用于小到中卷重（约0～150 kg）

外形尺寸 提供标准尺寸。其他尺寸可由技术团队评估可行性。

结构 机架采用20 mm厚铁或不锈钢制造，三角形加劲结构并配以坚固支撑，以在三个空间方向上实现最大的惯性矩。

卷轴装卸 卷轴升降机构采用双臂支撑系统，通过两侧机架上的蜗轮蜗杆驱动并啮合。升降机可从地面拾取伸缩轴及卷轴，提升到所需高度并沿臂将卷轴转移至安全支撑位置，提高安全性、减少操作人员劳动强度并加快换卷时间。

穿带（引带） 机架设有便于操作的开口窗口，便于访问和处理卷材。摆动臂（舞动器）可动部件配备升降与锁定机构，可在不弯腰的情况下抬起并固定摆动臂以便穿带，减少人工劳动并缩短设置时间。

走向（带）对准器 提供自动和手动两种版本。包括水平位置传感器、轴向位移伺服和可移动机架，调节范围为±50 mm，并由高精度控制电子设备协同工作以持续保持正确的带位位置。

接头台 手动接头台，带有固定带张紧夹具，可稳固夹持带材，使操作人员能够舒适且精确地准备接头。

带张力控制 自动张力控制系统，包括线性摆动装置、距离传感器、控制电子设备和电磁制动器。摆动位置由P&D算法监测并调整，通过调节制动力保持恒定的带张力并实现稳定放卷。

自动拼接 放卷过程中实现无缝连接，并可选配对位拼接（registration splicing）以保证精确对齐。对接拼接（butt splicing）技术可防止带厚增加，确保高精度工艺的连续性并将设备停机时间降至最低。

技术参数

• 产品系列：定制放卷机
• 机架厚度：20 mm（铁或不锈钢）
• 机架加劲：三角形支撑以获得高惯性矩
• 卷轴托架类型：双支撑与悬臂
• 卷重承载能力（参考）：悬臂 0–150 kg；双支撑 150–1000 kg
• 走向对准器调整范围：±50 mm（轴向位移）
• 张力控制组件：线性摆动装置、距离传感器、控制电子设备、电磁制动器；由P&D算法控制
• 拼接方式：手动接头台带夹具；可选自动对接拼接并支持对位功能
• 卷轴提升器：带蜗轮蜗杆的双臂支撑，用于安全装卸并转移到安全支撑
• 提供标准尺寸；其他尺寸由技术评估可行性
