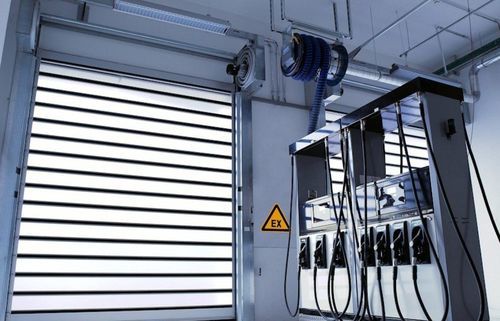

螺旋形门 EFA-SST® EX

铝框架阳极氧化铝聚碳酸酯

概述
EFA-SST® EX 为高速螺旋门，适用于可能存在爆炸环境的室内和室外场所。其特点为快速开启与受控关闭，门扇由铝质片板组成。可选配 EFA-CLEAR® 透明板或通风板。螺旋结构对板片进行非接触支撑，确保无磨损运行和长期透明性。

主要特性

• 符合 ATEX，适用于爆炸危险区（1 区和 2 区；21/22 区可按需提供）
• 开启速度最高可达 1.0 m/s，关闭速度最高可达 0.5 m/s
• 门扇结构坚固，抗风等级高（等级 2–4）
• 151 mm 分格为双层阳极氧化铝板；225 mm 分格为单层铝板
• 可选 EFA-CLEAR® 透明板（丙烯酸，需时可选防碎聚碳酸酯）
• 可选通风板以实现定义的空气置换
• 可选圆形螺旋或椭圆螺旋（空间受限时建议椭圆）
• 表面涂层可按几乎所有 RAL 色定制

EFA-SST® EX 一览

• 适用范围：危险区爆炸防护（ATEX）
• 认证分区：1 区 (II 2G Ex IIB T4 Gb)、2 区 (II 3G Ex IIB T4 Gc)、按需提供 21 区 (II 2D IIIB 135°C X Db) 与 22 区 (II 3D IIIB 135°C X Dc)
• 抗风等级：2–4
• 运行循环：最高可达 200,000 次/年
• 开启速度：最高 1.0 m/s；关闭速度：最高 0.5 m/s
• 标准尺寸：宽度 W = 最多 4,000 mm，高度 H = 最多 5,000 mm

详细说明
EX 系列依据 ATEX 指令 2014/34/EU 开发。所有电气设备在随门提供的设备清单中记录其防爆特性及 IEC 证书编号。机械防爆措施根据区域要求实施。控制柜必须安装在 EX 区域外。

151 mm 分格的平滑门扇由厚壁双层阳极氧化铝板组成；225 mm 分格使用单层铝板。可根据所需采光自由集成任意数量的 EFA-CLEAR® 透明板；通风板可实现定义的空气交换。螺旋结构使门扇保持一定距离而非绕轴卷起，从而节省空间并优化开启速度、耐久性以及安静、无磨损的运行。

特性 / 技术参数

• 型号：EFA-SST® EX
• 制造商 / 品牌：EFAFLEX
• 用途：危险区爆炸防护（ATEX）
• 认证分区：1 区 (II 2G Ex IIB T4 Gb)、2 区 (II 3G Ex IIB T4 Gc)、按需提供 21 区 (II 2D IIIB 135°C X Db)、22 区 (II 3D IIIB 135°C X Dc)
• 控制柜：必须安装在 EX 区域外
• 门扇：151 mm 双层阳极氧化铝板或 225 mm 单层铝板
• 透明选项：EFA-CLEAR® 丙烯酸板（可选防碎聚碳酸酯）
• 通风板：作为变体可用
• 螺旋变体：圆形螺旋与椭圆螺旋（空间受限时椭圆）
• 支撑：螺旋内非接触支撑（无磨损运动）
• 抗风等级：2–4
• 运行循环：最高 200,000 次/年
• 开启/关闭速度：开启最高 1.0 m/s；关闭最高 0.5 m/s
• 标准尺寸：W = 最多 4,000 mm，H = 最多 5,000 mm
• 表面处理：可按几乎所有 RAL 色定制
