螺旋形门 EFA-SST® MS

铝框架工业安全

概述

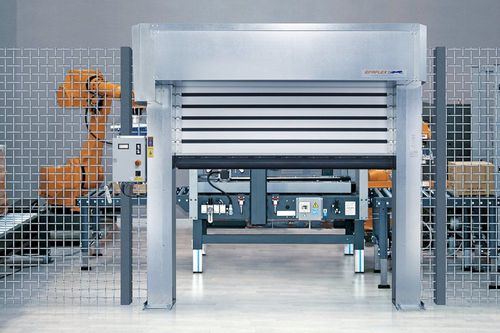

EFA-SST® MS 是一款为工业应用开发的高速螺旋式机械防护门，作为独立的分隔安全防护装置使用。EFAFLEX 采用其螺旋技术和灵活的铰链链条以实现最佳性能和耐久性。

主要特点

• 功能安全性能等级：PL "d"
• 最高速度：最高可达 2.7 m/s
• 门板：高强度紧凑型铝制门板
• 可选定制可视区域
• 带弹簧断裂检测的配重补偿
• 运转非常平顺
• 最大 7 次/分 循环
• 每年高达 250,000 次循环
• 标准尺寸：宽度可达 3,000 mm，高度可达 3,000 mm

低维护配重
配重采用几乎免维护的拉伸弹簧组件，并配有机电功能监测，用于配重补偿和弹簧断裂检测。

创新门控系统
控制装置可用于全球范围，针对与安全相关的控制回路按性能等级 PL "d" 运行；可与上位系统控制集成，并可通过 MS-AM 模块扩展功能。

独立安装结构
自承式基础结构并可选配地面支撑，使门可独立安装；通过调节螺钉可校正地面不平。

可选附件
可选面板可在整门高度较低时提供手指防护。透明罩选项可用于直接观察集成的安全限位开关（按 DIN EN ISO 13849-1 为第 4 类 / PL "e"）。

安全技术
门底边集成安全接触条，并配有附加光幕，检测到障碍物时可立即停止门体运动。可选 Head-Safe 功能：在操作侧安装安全光栅，可在检测到障碍物时阻止门关闭。

应用
适用于需要可靠、快速且安全的分隔防护的机械防护和工业环境。

技术参数

• 型号：EFA-SST® MS
• 品牌：EFAFLEX
• 功能安全：PL "d"（控制单元）；安全限位开关 第4类 / PL "e"（可选）
• 最高速度：最高可达 2.7 m/s
• 最大循环：7 次/分
• 年循环：高达 250,000 次/年
• 门板：高强度紧凑型铝制门板
• 标准尺寸：宽度可达 3,000 mm，高度可达 3,000 mm
• 配重补偿：带弹簧断裂检测和机电监测的拉伸弹簧组件
• 安全：集成安全接触条、附加光幕、可选 Head-Safe 安全光栅
• 安装：自承式独立单元，带附加地面支撑；通过螺钉进行找平
• 选项：定制可视区、用于限位开关可视的透明罩、可选面板以提供手指防护
