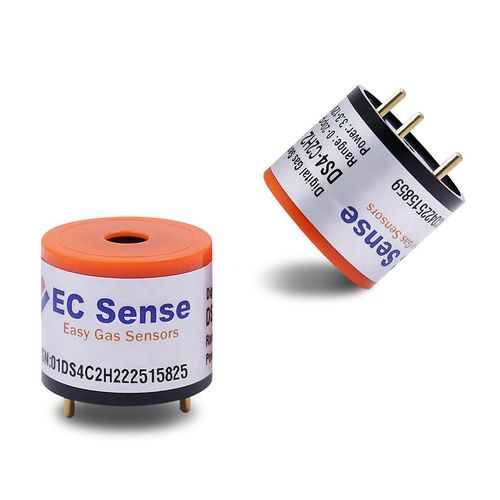

智能型气体传感器 DS4

SO2H2SNH3

概述
EC Sense的DS4数字气体传感器模块采用印刷固体高分子电化学技术，体积紧凑且能耗低。该模块面向工业、物联网和便携式应用设计，集成微处理器、高精度ADC及嵌入式算法，实现低维护的持续监测。出厂预校准，无需预热即可工作。

技术
DS4采用固体化电解质的印刷电化学单元，具有三电极（贵金属）和多孔膜结构。固体聚合物结构降低液体泄漏风险，提升在高湿或极端温度环境下的稳定性和寿命。气体扩散进入传感单元后，产生与浓度成比例的电流信号。

高级特性

• 内置微处理器、高精度ADC和嵌入式算法
• 工作电压：3.3–12 V DC（建议5 V）；模块支持宽电压范围
• 工作温度：-40 °C至+55 °C（无需温度补偿）
• 低功耗，支持可配置的睡眠/唤醒模式，适用于电池/物联网设备
• 无需预热，响应快且线性度优良
• 长期零点稳定及抗中毒设计，保证现场性能一致性
• 紧凑的4系列圆柱工业尺寸，便于集成
• 符合RoHS；具备标示的本质安全等级（EX ia IIC T6 Ga）

集成与数据处理
DS4提供UART数字输出（3.3 V，半双工单总线模式），便于与微控制器和物联网系统对接。评估套件和测试工具（UART或RS485转USB）支持可扩展的测试与批量校准流程。

校准与精度
每个单元均在工厂进行气体校准，校准数据存储于模块微处理器中，支持即插即用部署。基于扩散的出厂校准模拟实际环境条件，提升现场准确性。泵吸系统可能需根据设备参数进行二次校准。

内置智能与可维护性

• 自识别：自动识别气体类型与检测范围
• 自定义ID/加密码：为传感器分配唯一ID，确保设备兼容并降低配置错误
• 便于维护：支持热插拔设计、离线校准协议及恢复出厂设置，减少停机时间并降低维护时的暴露风险

认证与合规
标注了本质安全等级（EX ia IIC T6 Ga）并符合RoHS，适用于要求严苛和危险区域的应用场景。

技术规格

• 型号：DS4
• 技术：印刷固体高分子电化学传感器，三电极与多孔膜结构
• 气体种类 / 测量范围 / 分辨率 / 响应时间：详见产品数据表
• 输出：UART 3.3 V 半双工单总线模式
• 工作电压：3.3 – 5 V DC（建议5 V）；模块支持至12 V
• 工作温度：-40 °C 至 +55 °C
• 工作湿度：15 至 95% RH，非冷凝
• 重量（含传感器）：4.56 g
• 尺寸（含传感器）：21.2 x 20 x Ø18 mm
• 设计：紧凑的4系列圆柱工业尺寸
• 电源模式：适用于物联网/电池应用的低功耗睡眠/唤醒功能
• 维护：支持热插拔、离线校准协议及恢复出厂设置
• 校准：出厂预校准；校准数据存储在传感器微处理器中
• 抗中毒与长寿命设计；固体电解质避免液体泄漏
• 认证：本质安全 EX ia IIC T6 Ga；符合RoHS
• 质保：1年
