不锈钢电缆槽 SP

电镀钢玻璃纤维增强聚酯阻燃

产品概述
Ebo Systems 的 GRP 型号 SP 电缆桥槽，专为狭窄、难以接近或地形不规则的场所设计。该系统将玻璃钢（GRP）托盘与热浸镀锌（HDG）支撑和固定结构结合，具有安装灵活、经济且重量轻的特点。标准长度为6 m，工厂预留安装孔和预装接头，便于快速安装，通常可实现单人施工。

适用领域

• 铁路
• 列车
• 地铁
• 其他交通基础设施

系统特点与优点 - 材料

• 不生锈、无腐蚀
• 高度绝缘，无需接地
• 较高的介电强度
• 阻燃等级：UL 94 V0
• 无卤素
• 耐紫外线
• 可回收

系统特点与优点 - 安装

• 自重轻，便于搬运
• 安装简单快捷
• 工厂预留安装孔
• 交付长度：6 m
• 预装接头便于快速拼接
• 连续式安装允许现场调整支撑间距
• 可通过不同长度的立杆实现高度调节
• 适应不规则地形

承载能力
符合联邦铁路规范及 Mannesmann Arcor（Vodafone）的高机械强度要求。

• 型式认证号：EBA / 21AZ2 / 0029/9，日期 1999-11-16
• DB Systel GmbH 批准：T.SVN 15 10/12，日期 2010-05-27

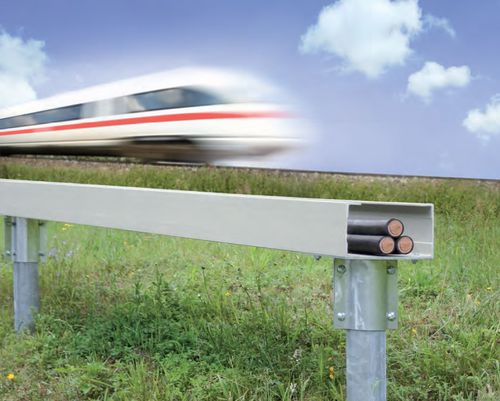

用于架高和电缆支撑的紧凑型系统

• 带可拆卸盖的电缆托盘
• 自立式托盘，最长可达6 m
• 支撑立杆为 HDG 材料（热浸镀锌）
• 立杆头部为 HDG 材料
• 盖板固定采用防盗 Torx 螺钉和方笼螺母

立杆及立杆头固定单元
立杆头设计可调高度，在不平整地面上，万向立杆头允许三个方向的调节。头部固定单元为一体件，便于快速安装。所有螺栓为标准 M10x25。立杆头顶端的长孔用于在安装过程中校正位置。

盖板
重叠套筒式盖板可防止水渗入。GRP 盖板采用防拆卸 Torx 型螺钉和方笼螺母固定，利用重叠套筒原理防止进水。

接头板与连接件
U 型连接件为 AISI 316 不锈钢，确保托盘接头的可靠连接。每段6 m 的产品出厂时一侧已装配螺栓接头。螺钉为圆头以避免损伤电缆。安装时托盘段间留 6 mm 间隙，托盘盖间留 8 mm 间隙。接头板在出厂时已预装。

隔板
用于按功能或电压分隔电缆。隔板靠电缆自重固定在托盘底部，安装时无需额外紧固件。

组装说明（支撑间距）

• 对于设计为 3 m 支撑间距的 SP 系统：安装第一个立杆后，第二个立杆应约放置在 2.25 m 处以对齐底座孔位。
• 对于设计为 6 m 支撑间距的 SP 系统：安装第一个立杆后，第二个立杆应约放置在 4.50 m 处以对齐底座孔位。

技术规格

• 产品系列 / 型号：SP
• 材料（托盘与盖）：GRP（玻璃纤维增强聚酯）
• 支撑材料：HDG（热浸镀锌）立杆与头部
• 连接件材料：AISI 316 不锈钢 U 型连接件
• 标准紧固件：M10x25
• 交付长度：6 m
• 托盘段间建议间隙：6 mm
• 托盘盖间建议间隙：8 mm
• 盖板固定：Torx 型防拆螺钉与方笼螺母
• 阻燃等级：UL 94 V0
• 电学特性：高度绝缘、介电强度高（不需接地）
• 环境特性：无卤素、耐 UV、可回收、抗腐蚀
• 认证：EBA / 21AZ2 / 0029/9 (16.11.1999)
• 批准：DB Systel GmbH T.SVN 15 10/12 (27.05.2010)
