激光矫直系统 Easy-Laser® Wind

轴涡轮用于旋转机器

Easy-Laser® Wind 轴对中系统专为风力涡轮机传动系的精确对中而设计。即使在拆下联轴器并锁定转子时，也可对齿轮箱和发电机进行对中，适用于安装阶段和现场持续维护，适合服务公司使用。

概述

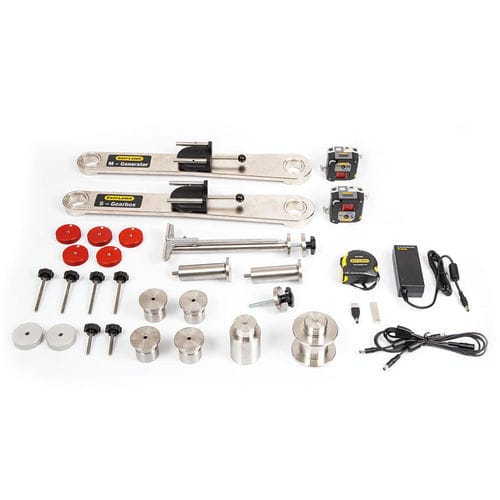

• 支架套件允许在拆除联轴器并锁定转子的情况下对齿轮箱和发电机进行对中，符合多家涡轮机制造商的安全要求。
• 系统支持初次安装和现场定期维护，适配主要OEM的多种传动系型号。
• 测量单元和显示器可与支架套件一起提供；若用户已有测量单元和显示器，可仅提供机械支架套件。

适用于转子锁定状态的对中系统

• Vestas 方案：分售三种套件——通用安装套件、适用于小型涡轮机的补充服务套件和升级套件。安装套件可作为不含测量单元和显示器的机械支架套件提供。兼容 E 系列和 XT 系列测量单元。
• Siemens Gamesa 方案：包括含显示器和 E 系列测量单元的套件，以及用于联轴器在位测量的支架；另有用于联轴器拆除测量的支架套件（适用于 E 和 XT 系列）。各套件可单独购买或打包提供。

转轴旋转时的对中

• 在联轴器在位时进行对中，轴必须可旋转（例如通过伺服驱动），并能通过制动器安全停止。
• 所有 Easy-Laser 系统均包含 EasyTurn 测量程序，仅需最小的轴旋转即可确定对中状态。
• 用于旋转轴的标准系统包括 Easy-Laser® XT660 Shaft SG1（带 Siemens Gamesa 适配支架的版本）和 Easy-Laser® XT660 Shaft WMB（适用于多品牌多型号的支架版本）。

下载

• 产品手册可在“下载”中以多种语言获取：XT Wind turbine shaft alignment brochure（英文、德文、法文、西班牙文、葡萄牙文、芬兰文、俄文）。

技术规格

• 用于在拆除联轴器并锁定转子的情况下对风力涡轮机齿轮箱和发电机进行对中。
• 兼容测量单元：E 系列和 XT 系列（套件与测量单元可合售或分开供应）。
• 为特定制造商提供专用支架套件：Vestas 与 Siemens Gamesa 的接口法兰。
• Vestas 方案包含：安装套件、补充服务套件、升级套件；安装套件可仅作为机械套件提供。
• Siemens Gamesa 方案：E 系列含显示器和测量单元的套件，以及用于联轴器在位或拆除时测量的支架选项。
• 包含 EasyTurn 测量程序，可进行最小旋转测量。
• 适用于安装和现场维护；适合服务公司及多种涡轮机型号。
