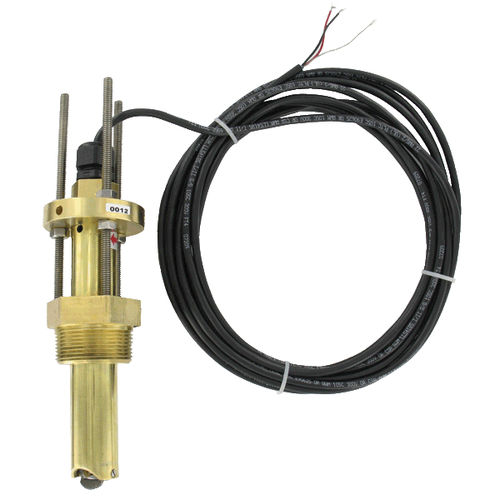

托盘流量传感器 PFT series

用于液体插入型

PFT 系列插入式桨轮流量计用于监测 1-1/2 英寸至 40 英寸管道中的液体流速，有黄铜或 316 SS 两种材质可供选择。该装置可输出频率比例脉冲信号或 4 至 20 mA 输出信号。脉冲型为方波输出信号，频率与流速成比例；4 至 20 mA 型为线性流速输出，4 mA 等于 0 英尺/秒，20 mA 等于 25 英尺/秒。 特点 由于轴承和轴具有出色的耐磨保护，即使在有微粒的应用中，产品的使用寿命也很长 可用于灌溉应用，具有防风雨和潜水等级 可在较大的管道尺寸范围内调节，节省时间和库存 可选择多种润湿材料，实现应用多样性 内置 4-20 mA 输出，减少对额外外部组件的需求 传感器采用电感式传感技术，没有磁铁，消除了对流量中磁性材料的担忧 规格 服务 水基流体。 范围： 2 至 25 英尺/秒（0.37 至 7.62 米/秒）： 1.2 至 25 英尺/秒（0.37 至 7.62 米/秒）。 润湿材料： 本体和接头：黄铜或 316 SS；接头 O 形圈：叶轮：316 SS；轴：碳化钨标准或 316 SS 可选；轴承：PTFE 标准。 线性度： FS 的 ±1.0%。 重复性 FS 的 ±0.5%。 温度限制： -40 至 212°F (-40 至 100°C)。 压力极限： 37.8°C (100°F) 时为 400 psig (27.6 bar)，100°C (212°F) 时为 325 psig (22.4 bar)。 工艺连接： 1-1/2" NPT 外螺纹标准件，2" NPT 外螺纹可选件。 输出： > 脉冲：NPN 开路集电极，方波输出，额定电压最大 60 V @ 50 mA。 频率：3.2 至 200 Hz。脉冲宽度：2.5 毫秒
