钢结构梁夹 13500 series

产品说明

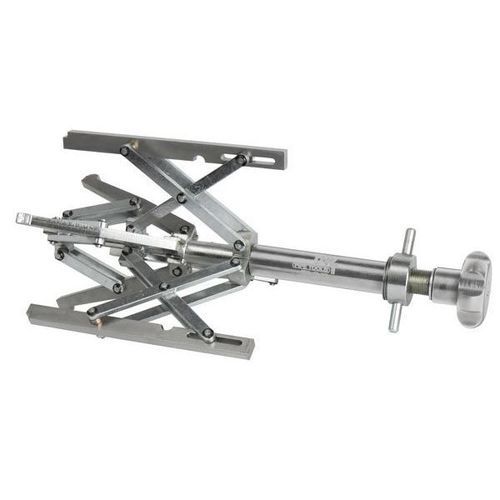

ISEC 内部对准夹具用于在将法兰焊接到管道弯头时进行精确的内部对中。该手动夹具可实现受控定位，缩短准备时间并提升管道制造与焊接的配合精度。

主要特性

• 适用于将管道或法兰固定在弯头处
• 适用内径范围：2.25–20.4″（56–520 mm），视型号而定
• 接触点为不锈钢，防止材料污染
• 兼容常见管材（碳钢、不锈钢等）

产品概览
零件号 | 型号 | 适用内径 | 重量
1350019 | ISEC56115 | 2.2–4.5″（56–115 mm） | 1.0 kg
1350020 | ISEC85195 | 3.3–7.6″（85–195 mm） | 3.0 kg
1350021 | ISEC120315 | 4.7–12.4″（120–315 mm） | 10.0 kg
1350022 | ISEC180520 | 7–20.4″（180–520 mm） | 24.0 kg

优点

• 为法兰—弯头接头提供快速且可重复的内部定位
• 仅不锈钢部件接触管道表面，避免材料间交叉污染

配套设备

• Elbow Spider Clamp ISC — 用于法兰和管道的外部固定（适用内径：2.25–20.4″）

技术参数

• 工作范围（整体）：2.25″（56 mm）至 20.4″（520 mm），视型号而定
• 接触点材质：不锈钢
• 兼容材料：碳钢、不锈钢及其他常见管材
• 主要用途：法兰在弯头处焊接时的内部对准
• 可用型号与重量：1350019 (ISEC56115) 56–115 mm - 1.0 kg; 1350020 (ISEC85195) 85–195 mm - 3.0 kg; 1350021 (ISEC120315) 120–315 mm - 10.0 kg; 1350022 (ISEC180520) 180–520 mm - 24.0 kg
