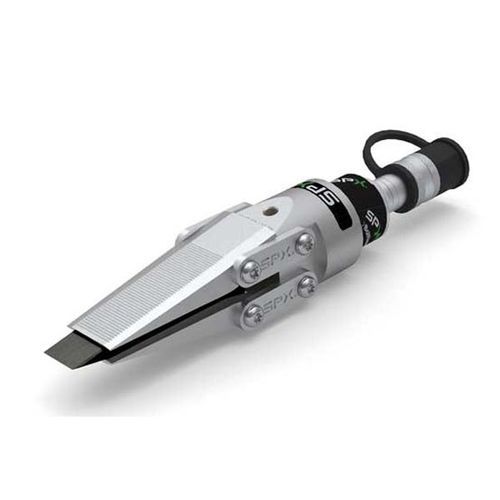

液压法兰扩张器 FLS15

水下应用便携式

产品说明
FLS15 液压法兰撑开器为楔形驱动、单作用工具，用于分离法兰以便更换垫片、清洁和维修。单台最大扩张力可达 15 公吨（33,000 lb），结构紧凑（长度约 287 mm），重量约 3.2 kg，适用于专业维护和现场作业。

工作原理
该装置通过集成楔块进行撑开。为单作用型，需配合保持压力的液压泵使用。最大工作压力：10,000 psi（700 bar）。如需合成力，可对置使用两台，合计 30 公吨（2 x 15）。最小插入间隙：5 mm。

适用场景

• 法兰连接的维护与检修
• 联轴器上垫片及金属密封的更换
• 现场管道、弯头及转角的维修
• 海洋与近海（offshore）法兰作业

优势

• 楔形驱动，单台扩张能力 15 公吨（33,000 lb）
• 扩张板由集成楔块完全支撑，确保受力传递
• 低摩擦部件并采用高性能润滑剂以延长维护周期
• 适用于窄间隙法兰：可从 5 mm 插入
• 高稳定性特种金属合金，具备耐腐蚀表面，适合海洋环境
• 结构紧凑且重量轻：约 3.2 kg，长度 287 mm
• 可选人体工学把手，便于搬运操作
• 可更换的扩张板（阶梯式 / 波纹式）以适应不同工况
• 维护简便：仅需一把 T40 Torx 扳手
• 液压接头兼容标准 3/8 in 插头（No. 9798）

产品概览（表格）
部件号 | 描述 | 最大扩张力 | 重量
1169284 | 齿形法兰撑开器 | 15 to | 3.2 kg
1169285 | 阶梯式法兰撑开器 | 15 to | 3.2 kg
1169497 | 手动泵 - 两级 | - | 2.6 kg

技术规格

• 型号：FLS15（楔形驱动液压法兰撑开器）
• 品牌：SPX Bolting Systems
• 最大扩张力：每台可达 15 公吨（33,000 lb）
• 建议成对使用：合计扩张力 30 公吨（66,000 lb）
• 工作原理：集成楔块（楔形驱动）
• 驱动方式：单作用液压（需配合保持压力的液压泵）
• 最大工作压力：10,000 psi（700 bar）
• 最小插入间隙：5 mm
• 撑开器重量：约 3.2 kg
• 长度：约 287 mm
• 结构材料：特种高稳定金属合金，具备耐腐蚀表面（适用于近海/海上）
• 扩张板：可互换（阶梯式 / 波纹式）
• 维护：仅需一件工具（T40 Torx）即可快速检修
• 液压接头：兼容标准 3/8 in 插头（No. 9798）
• 可选型号/零件号：1169284（齿形），1169285（阶梯式）；配套手泵 1169497（两级）
