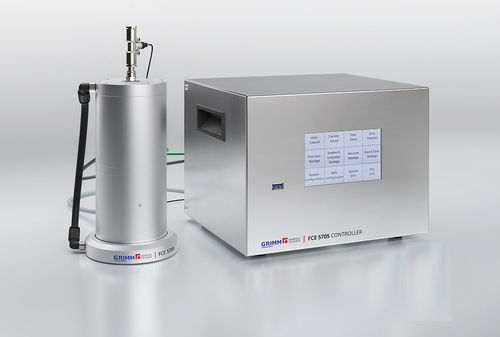

电量表 FCE 5705

概述

GRIMM 的法拉第杯气溶胶电计 FCE 5705 是用于纳米颗粒可靠计数的参考解决方案，针对校准、研究和排放监测进行了优化。其测量可追溯，符合现行 ISO 与欧盟标准。

优势

• 模块化、即插即用系统
  完整解决方案，便于快速配置并将取样流量精确调整至运行条件。
• 大屏触控，操作简便
  界面直观，数据可视化清晰，配置便捷。
• 无需消耗材料
  降低运行成本，简化维护，适合长期连续使用。
• 可追溯校准，确保一致精度
  校准因子可存储于设备内存，以实现可靠且可重复的测量。
• 精确的取样流量控制
  将颗粒数浓度测量的不确定度降至最低。
• 高分辨率数据采集
  支持 1 至 64 Hz 可调采样率，洞察动态过程。
• 多种数据传输方式
  支持 Modbus TCP/RTU、USB、以太网和 WiFi，便于与数据系统集成。
• 支持独立运行并具内部存储
  32 GB 存储，支持通过 USB 导出 .csv，无需外接电脑即可交换数据。
• 宽输入电源
  110–240 V 50/60 Hz，适用于国际环境。
• 与其它 GRIMM 产品兼容
  FCE 5705 控制器兼容所有 FCE 世代；可与 DMA 控制器 5706 组合用于 SMPS+E 配置。

合规与认证

• ISO 27891:2015（凝结粒子计数器（CPC）的校准）
• ISO 15900:2020（气溶胶粒子数大小分布）
• EN 16976:2024 与 CEN/TS 17434:2020（环境空气中颗粒数浓度与粒径分布的标准方法）
• Particle Measurement Programme（Euro 5、6 与 7）
• UN GTR No. 24（制动器排放）

应用

• 研究实验室与高校
  基础气溶胶研究及吸入/暴露研究。
• 校准实验室
  按 ISO 标准校准 CPC 及其他气溶胶仪器。
• 工业与纳米技术
  生产与加工过程中纳米颗粒浓度监测。
• 环境监测
  按照 EN 16976/CEN/TS 17434 测定环境空气中的颗粒数浓度与粒径分布。
• 车辆与制动器排放监测
  用于确保符合 Particle Measurement Programme 与 UN GTR 24 的测量。
• 打印机排放与过滤器检测
  评估过滤效率与打印机的颗粒排放。
• 发动机尾气研究
  测量内燃机的颗粒排放。

技术规格

• 探测器类型：法拉第杯电计
• 测量量：电流（fA）与颗粒数浓度（particles/cm³）
• 最大电流：±4,000 fA
• 最大颗粒数浓度：1.5 × 10^6 particles/cm³（单电荷）
• 电流测量分辨率：±0.01 fA
• 平均噪声水平：±0.35 fA
• 响应时间 t10…t90：< 0.25 s
• 数据采样率：1 … 64 Hz（以 2^n Hz 可调，n = 0 … 6）
• 样品流量：0.3 … 10 l/min（以 0.1 l/min 步进调节）
• 样品流量精度：±1.5 %（整个量程）
• 外部真空：NPT 下 ≤ 350 hPa
• 操作 / 显示：5" 触摸屏（可选：PC 版 GRIMM FCE 5705 软件）
• 通信接口：USB、以太网、WiFi*、USB 存储、用于 T/p/RH 传感器的模拟输入
• 内部存储：32 GB（可用 28.8 GB）
• 传感器：样品气体的温度、绝对压和相对湿度（内置与外置）
• 电源：110 … 240 VAC；50/60 Hz；最大 20 W
• 气溶胶条件：温度 0 … 40 °C；相对湿度 0 … 95 %（非冷凝）；绝对压范围 600 … 1,100 hPa
• 载气：空气与惰性气体
• 工作条件：温度 10 … +40 °C；相对湿度 0 … 95 %（非冷凝）；环境压 790 … 1,100 hPa
• 系统组件：FCE 5705；FCE 5705 控制器
• 尺寸（H x W x L）：FCE 5705：19 x 9 x 9 cm；FCE 5705 控制器：20 x 26.5 x 24.5 cm
• 重量：FCE 5705：2.0 kg；FCE 5705 控制器：5.2 kg
