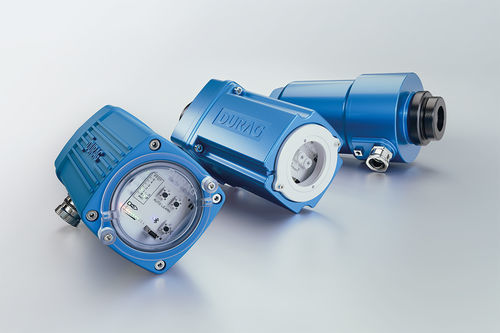

火焰探测器 D-LX series

紫外线光电二极管用于燃烧嘴

紧凑型多功能火焰扫描仪，具有自动学习功能，可通过 Flame Companion 应用程序进行直观控制，操作轻松自如。专为所有燃料类型和多燃烧器配置的光学火焰监测而设计：技术：双通道结构的光学火焰监测器，通过 SIL-3 认证。版本：D-LX 1100（旋转开关版本）：D-LX 2xxx（选择版本）：D-LX 2xxx（选择版本）：具有多个过滤器和自动学习功能，可通过 Flame Companion 应用程序进行设置和分析。优点（所有版本）扩展的环境温度范围经认证的性能适用于各种温度 - 无需绝缘、加热或冷却附件。可检测所有气体燃料所有型号的设备均配备紫外线 UV 单元，确保可检测气体燃料（H2-ready）。火焰信号可配置的模拟输出用于火焰强度和故障指示。用户友好型操作Flame Companion 软件（Android、Windows）可实现火焰扫描仪的直观设置和操作。本地 LED 灯清晰显示运行状态、火焰存在（ON）、当前 FFDT、火焰强度、自动学习状态以及可选的蓝牙连接。简化了复杂的要求四种预先配置的操作模式可结合燃烧场景或燃料类型，使设置更简单，并确保用户友好的操作。增强的连接性除了蓝牙、USB 和 Modbus 三种通信通道外，Select 版本还配备了两个模拟输出。双色检测，适用于广泛的燃料范围一个设备中包含紫外线和红外线光电二极管传感器，可检测几乎所有种类的燃料（粉尘、液体、气体、化学品、废品）。量身定制的监控自动学习功能可自动生成最佳设置。基于光纤的版本（D-LX 27x0）柔性或刚性管适用于复杂条件，如倾斜燃烧器、燃烧室高温、空间限制或高振动。应用紧凑型火焰扫描仪在任何依赖热能的行业中都是必不可少的，这些行业在生产过程中需要使用火焰。这包括用于产生蒸汽、热水、热空气或转换产品状态（如固态到液态或气态）的系统，以及热分解过程（如石化行业中的蒸汽裂解）。典型应用和使用案例水泥和建材行业：用于回转窑和煅烧炉燃烧器的火焰监控，确保安全高效燃烧。发电和公用事业：确保锅炉、燃烧器、燃气轮机和管道燃烧器的可靠火焰检测，支持化石燃料和生物质发电厂的安全系统和法规遵从性。金属和钢铁生产：应用于再热炉、钢包预热器和退火炉，确保火焰的一致性。食品和饮料加工：在工业烤箱和干燥器中提供安全的火焰控制，确保产品质量并满足严格的卫生和安全标准。工业炉和窑炉：适用于各种高温工艺，支持热应用中的精确控制和早期故障检测。石油和天然气工业：用于工艺加热器和转化炉，监控肮脏和危险环境中的火焰稳定性，确保安全和工艺可靠性。石化、炼油和化工厂：在复杂燃烧系统的燃烧器管理的高风险区域至关重要--有助于提高操作安全性，并符合 SIL-3 和 ATEX / FM EX 要求。纸浆和造纸业：部署在蒸汽锅炉、回收锅炉和石灰窑中，以保障连续过程并减少意外停机。使用替代燃料（RDF/SRF）的行业：水泥和建材工业、垃圾发电厂（WtE）、生物质和共燃发电厂、玻璃、陶瓷和石灰生产等。这些燃料的燃烧特性不稳定。紧凑型火焰扫描仪可提供稳健、无干扰的火焰检测，实现安全、高效和自适应的燃烧器管理。360 纳米和 780 ... 1.800 nm（D-LX 2XX0）IG 780 ... 1.800 nm（D-LX 1100）安全自我监控和故障安全，支持高达 SIL3 的安全链开关阈值火焰强度本地显示（LED）运行状态、火焰熄灭、当前 FFDT、火焰强度、自动学习（仅 D-LX 2XX0）、蓝牙（D-LX 2XX0，可选）火焰故障检测时间（FFDT）0.5 ... 5 s（以 0.5 s 为增量）火焰打开触点常开，火焰打开时激活火焰关闭触点常闭，火焰关闭时激活准备就绪触点，转换触点（SPDT）无故障时激活一个输出故障时激活一个输出开关容量，继电器触点最大 50 V= ，最大 5 A；230 V~，0. 0.5 A; 230 V~, 0.2 AA 模拟输出2 x 0/4 ... 20 mA (可选), 负载最大为 750 欧姆750 Ohm视角6°电气数据24 V= ±20%; 5 W; PELV（符合 IEC 60730-1）环境条件，探测器UL: -40 ... +85 °CUA: -40 ... +75 °CUI: -40 ... +90 °CProtection classIP66 / IP68, NEMA 4XIP65, NEMA 4X (/MP9)IP66, NEMA 4XWeight, housing (without cable)P2: approximately. 0.9 kgM5：约 1.3 kgM4：约 3.0 kgS2：约 7.0 kg防爆保护D-LX..../ExAx1/....II 2 G Ex db IIC T5 GbII 2 G Ex db IIC T6 GbII 2 D Ex tb IIIC T100 °C DbII 2 D Ex tb IIIC T85 °C DbD-LX..../ExAx2/....II 3 G Ex ec nC IIC T4 GcII 3 G Ex ec nC IIC T6 GcII 3 D Ex tc IIIC T135 °C DcII 3 D Ex tc IIIC T85 °C DcD-LX..../ExUC1/....Class I, Div. 2, Group A, B, C, D, T4Class I, Div. 2, Group A, B, C, D, T6Class II, Div.Class IIIClass I, Div. 1, Group A, B, C, D, T5Class I, Div. 1, Group A, B, C, D, T6Class II, Div：D-LL 7xx（用于 D-LX 27X0）建议使用：D-ZS 033-I、D-ZS 117-I、D-ZS 133-I可选：24 V 电源、D-NG 24/05、D-ZS 113、D-ZS 118、D-TB 50 EX、D-TB 50、D-LX、D-LX FSUP CBL技术规格（摘要）：光谱范围：UL：185-260 纳米，UA：305-480 纳米，UI：220-360 纳米和 780-1800 纳米（D-LX 2XX0），IG：780-1800 纳米（D-LX 1100）安全：自监测、故障安全、SIL3 开关阈值：火焰强度LED：状态、火焰接通、FFDT、强度、自动学习、蓝牙FFDT：0.5-5 秒（0.5 秒步进）触点：火焰接通（常开），火焰关断（常闭），SPDT 用于操作/故障延时：最大 50 V=，0.5 A；230 V~，0.2 AA 模拟输出：2 x 0/4-20 mA，最大 750 Ohm视角：6°电源：24 V= ±20%，5 W，PELVA环境：-40 至 +90°C（取决于版本）防护等级：IP66/IP68/NEMA：IP66/IP68/NEMA 4X重量：0.9-7.0 千克（视型号而定）
