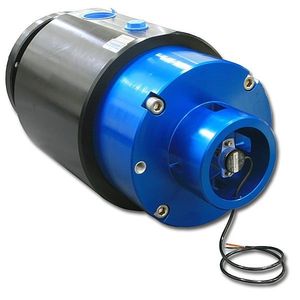

油旋转接头 用于气体多通道高温应用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 媒介
- 用于油, 用于气体
- 通路数量
- 多通道
- 应用领域
- 高压, 石油工业, 高温应用, 用于离岸应用
- 其他特性
- 带密封圈
- 旋转速度
最多: 100,000 rpm
(628,318.53 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 压力
最多: 1,034 bar
(14,997 psi)最少: 0 bar
(0 psi)- 公称尺寸
最多: 406.4 mm
(16 in)最少: 50.8 mm
(2 in)
产品介绍
概述
DSTI 的海底流体旋转接头为 flowline 设备与管线之间提供旋转界面，确保安装期间的正确角度定位，降低下放及运行过程中的弯矩应力。截至目前，近 200 台 DSTI 海底旋转接头已生产、测试、认证并部署于全球现场。
适用场景
特点与设计亮点
技术规格
DSTI 的海底流体旋转接头为 flowline 设备与管线之间提供旋转界面，确保安装期间的正确角度定位，降低下放及运行过程中的弯矩应力。截至目前，近 200 台 DSTI 海底旋转接头已生产、测试、认证并部署于全球现场。
适用场景
- 海底 Xmas 树（Subsea Tree）连接
- 生产汇流排（manifold）连接
- 自立式混合立管（FSHR）
- 在线 T 型连接
- 管道端部终止（PLET）连接
- 管道端部汇流排（PLEM）连接
特点与设计亮点
- 用于海底服务的金属对金属密封系统
- 适用于高温/高压（HTHP）工况的设计
- 可由 ROV 操作的界面与机构
- 用于吸收弯矩和载荷的专用轴承设计
- 在旋转器带电/工作时的扭转抵抗方案
- 可提供 API 法兰/轴套、Grayloc 及其它连接形式
- 多种材料可选以满足项目要求
- 可提供包含 ROV 面板、热插头（hot stabs）、舱壁接头等的完整解决方案
技术规格
- 工作压力：高达 15,000+ PSI
- 安装深度：至 3,500+ 米
- 通径范围：2" 至 16" 以上
- 符合 API 17D、API 6A 及 Petrobras 要求的认证
- 试验能力：可对直径 55"（1400 mm） 的设备进行测试
- 载荷能力：弯矩载荷高达 3,000,000 ft-lbs（≈4100 kNm）
- 拉伸能力：高达 3,100,000 lbf（≈13,900 kN）
- 面向海底服务的金属对金属密封技术及可由 ROV 操作的设计
