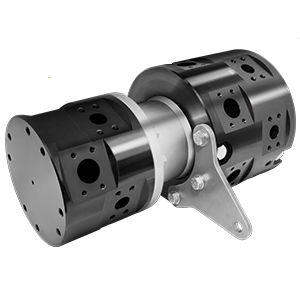

油旋转接头 SH-07900022 通道重型应用用于提升机械
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 媒介
- 用于油
- 通路数量
- 2 通道
- 应用领域
- 海事, 重型应用, 用于提升机械
- 材料
- 碳钢
- 其他特性
- 定制
- 旋转速度
最少: 0 rpm
(0 rad.min-1)最多: 1 rpm
(6.28 rad.min-1)- 压力
最少: 0 bar
(0 psi)最多: 276 bar
(4,003 psi)- 公称尺寸
378 mm
(14.882 in)
产品介绍
概述
为下一代用于集装箱船舶装卸的集装箱门式起重机设计的定制双通道旋转接头。针对起重机集成的尺寸与重量限制进行工程设计；部件使用 DFAR 合规材料，整机获得 ABS 认证。
关键参数
通道与几何
相关项目参数
技术规格
为下一代用于集装箱船舶装卸的集装箱门式起重机设计的定制双通道旋转接头。针对起重机集成的尺寸与重量限制进行工程设计；部件使用 DFAR 合规材料，整机获得 ABS 认证。
关键参数
- 行业：海事 / 重型设备
- 应用：用于船舶货物作业的集装箱门式起重机
- 介质类型：其他
- 环境：室外
- 材料：碳钢 / 合金钢
- 最大压力：200 PSI [14 BAR], 4,000 PSI [276 BAR]
- 最高转速：1 RPM
通道与几何
- 通道数量：2
- 通道尺寸：1.500" [38.1 mm], 2.000" [50.8 mm]
- 通孔（Through Bore）：无
- 直径：14.880" [378 mm]
- 长度：26.720" [678.7 mm]
相关项目参数
- 相关项目参考的转速范围（RPM）：0 - 24 RPM
- 相关项目参考的压力范围：200 - 6,499 PSI [14 - 448 BAR]
- 相关项目参考的材料族：碳钢 / 合金钢
- 参考环境：室外
技术规格
- 为海运码头的集装箱门式起重机应用而设计
- 两个独立流体通道，尺寸为 1.500" (38.1 mm) 和 2.000" (50.8 mm)
- 最大供压：如规格所示，一路可达 4,000 PSI (276 BAR)，另一路 200 PSI (14 BAR)
- 适用于低转速运行，设计工况为 1 RPM
- 无通孔
- 外径约 14.880" (378 mm)，轴向长度约 26.720" (678.7 mm)
- 结构材料：碳钢与合金钢；所有使用材料均符合 DFAR
- 认证：ABS 认证
- 针对起重机安装的尺寸与重量限制进行定制优化设计
