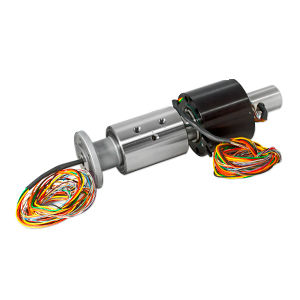

水旋转接头 CB-06813用于气体3 通道用于机器人
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 媒介
- 用于水, 用于气体
- 通路数量
- 3 通道
- 应用领域
- 用于机器人
- 材料
- 不锈钢
- 其他特性
- 内置角度传感器
- 旋转速度
最少: 0 rpm
(0 rad.min-1)最多: 24 rpm
(150.8 rad.min-1)- 压力
最少: 0 bar
(0 psi)最多: 14 bar
(203 psi)- 公称尺寸
0.125 in
产品介绍
概述
3通道旋转接头，专为机器人焊接单元设计。配有螺栓固定的适配器以安装电气滑环（slip ring）；该适配器也可安装编码器以跟踪焊接头位置。
主要规格
几何 / 通道细节
相关项目（属性）
技术特性 / 规格
3通道旋转接头，专为机器人焊接单元设计。配有螺栓固定的适配器以安装电气滑环（slip ring）；该适配器也可安装编码器以跟踪焊接头位置。
主要规格
- 行业: Alternative Energy
- 介质类型: 气体、 水
- 环境: 室内
- 材料: 不锈钢
- 最高压力: 60 PSI [4 BAR], 100 PSI [7 BAR]
- 最高转速: 5 RPM
几何 / 通道细节
- 通道数量: 3
- 通道尺寸: 0.125 in (3.2 mm)
- 通孔 (Through Bore): 0.500 in (12.7 mm)
- 直径: 3.438 in (87.3 mm)
- 长度: 12.490 in (317.2 mm)
相关项目（属性）
- 行业: Alternative Energy
- 通道数量: 3
- 通道尺寸范围（相关）: 0.125 in - 0.249 in (3.18 mm - 6.32 mm)
- 转速 (RPM)（相关）: 0 - 24 RPM
- 压力范围（相关）: 0 - 199 PSI (0 - 14 BAR)
- 介质（相关）: 气体、 水
- 材料（相关）: 不锈钢
- Through Bore（相关）: 小于 1 in (25.4 mm)
- 环境（相关）: 室内
- 选项（相关）: Slip Ring
技术特性 / 规格
- 型号 / 项目ID: CB-06813
- 类型: 3通道旋转接头 (rotary union)
- 应用: 机器人焊接单元
- 适配器: 螺栓固定适配器用于安装电气滑环；适配器可安装编码器以跟踪位置
- 材料: 不锈钢结构
- 最高压力额定值: 根据通道/应用分别为60 PSI (4 BAR)和100 PSI (7 BAR)
- 最高转速: 5 RPM（运行）
- 通道尺寸: 0.125 in (3.2 mm)
- 通孔: 0.500 in (12.7 mm)
- 外径: 3.438 in (87.3 mm)
- 总长: 12.490 in (317.2 mm)
