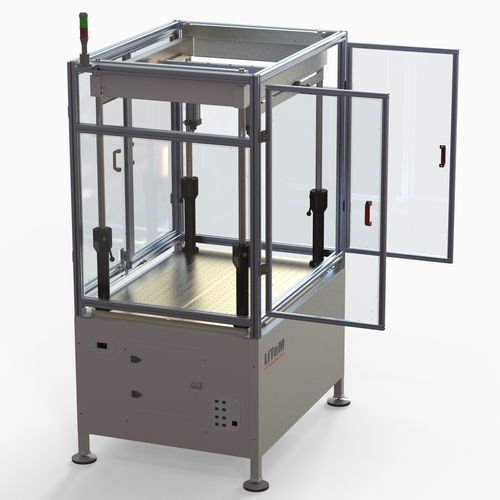

气动试验台 BYC 400

疲劳力静载荷电脑控制

概述
BYC-400 试验架属于 MF-P（模块化气动试验架）系列模块化气动系统，专为对材料和成品部件进行静态、疲劳和刚度测试而设计与制造。BYC-400 试验台可满足自行车、电助力自行车（e-bike）和摩托车领域的测试需求，并符合 ISO 4210 与 EN 15194 标准。可提供完整系列的夹具以满足各类测试需求。

结构与主要特性
BYC-400 的结构设计使其成为适用于多种试验类型的灵活可靠系统。工作台设有恒距孔以便夹持复杂部件。上横梁可安装两台垂直执行器，并允许在工作区内进行 X‑Y 定位。电动伸缩立柱用于 Z 方向定位并提供测试所需的刚度。执行器亦可水平安装，以适应复杂的试验布置。试验区域由聚碳酸酯防护板围护，确保测试过程中良好可视性。开口处的联锁系统保障操作人员安全。该系统兼容 K-PN 系列气动执行器套件、相关固定支架及 Real Time RTC 9000 控制器。

功能与优势

• 无油运行
• 高度灵活
• 易于使用

应用

• 前叉的静态、疲劳和刚度测试
• 车架的静态、疲劳和刚度测试
• 座杆的静态、疲劳和刚度测试
• 制动系统（刹车手柄）的静态、疲劳和刚度测试
• 踏板组件和曲柄的静态、疲劳和刚度测试

特性 / 技术参数

• 型号系列：MF-P（模块化气动试验架）
• 型号：BYC-400
• 标准：设计以满足 ISO 4210 与 EN 15194 对自行车与 e-bike 测试的要求
• 执行器布置：上横梁上安装两台垂直执行器，具备 X-Y 定位；执行器亦可水平安装
• 立柱：用于 Z 定位的电动伸缩立柱
• 夹具系统：工作台上的恒距孔实现多用途夹持
• 安全：配备带开口联锁系统的聚碳酸酯防护板
• 兼容性：K-PN 气动执行器套件与 Real Time RTC 9000 控制器
• 可选配件：适用于自行车和摩托车测试的完整夹具系列
