信号分析仪

监控质量控制用于路面

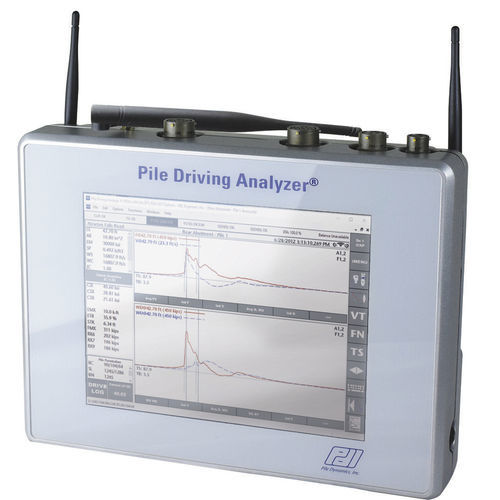

Pile Driving Analyzer®（PDA）系统是全球应用最广泛的动态荷载试验和打桩监测系统。 第八代PDA（PDA-8G）可采集安装在桩体或立管上的加速度计和应变传感器采集的数据，从而进行高应变动态试验（ASTM D4945）。该试验需要利用打桩锤或合适的落锤进行冲击 PDA-8G 可评估： • 静土阻力 • 桩体结构完整性 • 桩体动态应力 • 传递至桩体的锤击能量 PDA-8G 的设计充分考虑了现场工程师的需求。 PDA-8G 支持多达 16 通道的数据采集（无线模式），其“智能”传感器可自动识别自身校准参数，因此任何传感器均可插入任意采集通道。其屏幕采用比前几代 PDA 更高分辨率的 LCD 显示屏，可实时显示测量信号和计算结果，并支持同时查看更多选项 高应变动态荷载试验 PDA-8G 的实时测试结果可配合 CAPWAP® 信号匹配软件进行分析，所得结果与静载试验结果具有极佳的相关性。 高应变动态荷载试验可应用于打入桩、钻孔灌注桩、连续螺旋钻孔桩或现浇桩。 PDA-8G 具备多项便于钻孔桩测试的功能，例如可选择在有线模式下使用多达 8 个通道，在无线模式下使用 16 个通道进行测试。PDA-8G 还可以执行 ASTM D7383 标准要求的必要测量。
