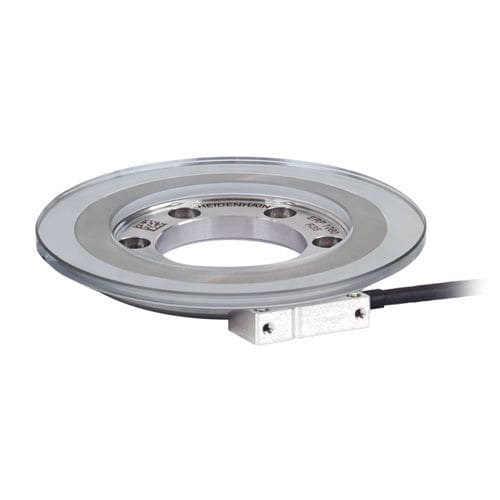

增量角编码器 ERP 1000

光学玻璃高解析度

具有极高分辨率和精度的增量式光学角度编码器 极高的分辨率和精度 质量小，惯性矩小 集成LED功能显示 分度精度：±0.9” 至 ±4” 信号周期：23 000 至 63 000 直径：57 mm 至 151 mm 接口：TTL、1 VPP、EnDat 2.2。 信号质量指示器 ERP 1010 和 ERP 1070 连接器中的多色 LED 可对增量信号和参考标记信号进行可靠评估。不同颜色表示不同的信号质量。当经过参考标记时，蓝色 LED 亮起。 高精度扫描 极小的测量步长和高精度：ERP 1000 系列角度编码器采用干涉扫描技术。施加在玻璃基板上的相位光栅用作测量标准。 稳定的信号质量 海德汉自主研发的 HSP 1.0 ASIC 确保扫描信号质量始终如一。该 ASIC 通过增加 LED 电流来补偿信号幅度的下降，从而在存在污染的情况下仍能保持最佳的信号波形。同时，噪声也始终保持在较低水平。 安装简便 短信号周期通常要求扫描头与测量基准之间的距离具有非常严格的安装公差。ERP 1000 系列由于其宽泛的安装公差范围，在该范围内输出信号的质量几乎不受影响，因此安装特别简便。
