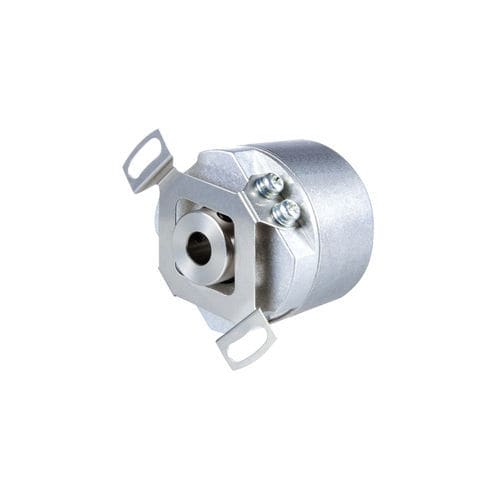

增量旋转编码器 ERN 1023

交换通道式5Vdc4.5Vdc

带集成轴承的增量式旋转编码器 轴向公差最高可达 ±0.15 mm 盲孔空心轴直径：6 mm 定位精度可达 ±130" 每转最多 8192 个信号周期 最高工作温度：90 °C 接口：TTL 直接轴联接 中空轴设计使旋转编码器可直接与配合轴联接，无需额外的转子联轴器。由此带来的高刚性可提高控制回路的带宽，减少误差，并简化安装。 块换相信号 除 TTL 信号外，该系列旋转编码器还输出 U、V 和 W 块换相信号，用于直接换相控制。因此，这些旋转编码器可直接应用于大多数用于电机控制的下游电子设备。 灵活的联轴结构 定子联轴器可补偿电机与旋转编码器之间的间隙，从而可靠地校正误差。甚至倾斜和轴向间隙也能得到补偿。定子联轴器还便于安装在平面表面上。 紧凑型设计 该系列编码器采用紧凑型设计，外径仅为 35 毫米，具有极高的坚固性和可靠性。其小巧的占地面积使其非常适合安装空间受限的场合。
