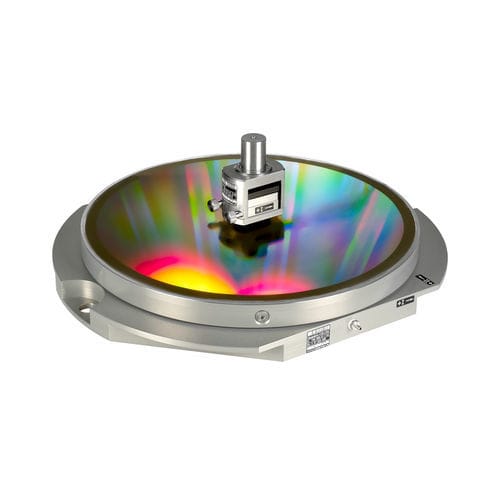

几何特征测量表 KGM 2 series

直径形状位置

用于数控机床静态和动态轮廓精度检测的编码器 机床检测与验收试验 （符合 ISO 230-2、ISO 230-3、ISO 230-4 及 VDI/DGQ 3441 标准） TNC动态精度与动态效率功能包的参数化与测试 静态和动态行为的直接检测方法 非接触式、无磨损扫描 工作平面内任意圆直径及自由曲面的测量 配合 EIB 741 信号转换器和 PC 版 ACCOM 软件可获得最佳结果 分析热行为 运动中的滚珠丝杠内部产生的摩擦热会影响其定位精度，特别是在仅使用电机反馈进行运动控制时。 根据 ISO 230-3 标准进行的定位测试，可通过在测量范围内对两个点进行重复定位来分析热行为。 轴定位精度 可通过将机床的线性轴移动至指定位置，并使用 KGM 200 编码器进行测量，来确定其定位精度和重复性。 在此过程中，您还可以测量垂直于机床滑块运动方向的导轨精度。 圆周插补测试 圆周插补测试中测得的数据可帮助您找出不精确的原因。大半径的圆周插补测试可提供机床几何数据。 而小半径测试则可提供有关在高轴加速度下运动控制精度的数据（半径范围：0.1 毫米至 115 毫米）。 自由曲面测试 在自由曲面测试中，数控系统会在单个平面内沿编程的自由曲面轮廓移动。
