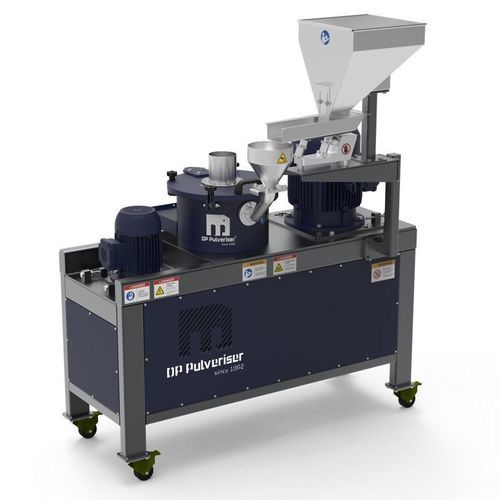

粉末研磨机

食品冲击空气分选器

概述
DP Pulverizer 气流分级磨通过设计气流和动态分级实现精确的无筛分级。这类一体化系统将高速冲击粉碎与连续气流分级结合在一台设备中，提供严格的粒度控制、稳定的产品质量并减少过粉碎。

主要优点

• 通过可调动态分级器实现精确粒度控制（无需固定筛网）
• 粒度分布窄，上限控制更优
• 可用产率更高，细粉减少，因为仅对超标颗粒进行再处理
• 由于连续气流和短停留时间，热管理改善
• 从试验到生产的连续可扩展运行

工作原理（概述）

• 受控进料至高速粉碎转子（常用螺旋给料器、旋转阀、称重给料器）
• 转子元件（锤片、销钉、叶片）以高速冲击粉碎，通过转子-颗粒及颗粒-颗粒碰撞及与衬板的二次冲击实现粒径减小
• 设计气流将颗粒带至集成的动态分级器
• 旋转分级轮通过离心作用排斥粗颗粒，允许细粉通过并从磨机排出
• 超标颗粒在内部连续循环，直至达到切割点
• 产品随气流被排至下游收集（旋风分离器、布袋/滤筒过滤）；洁净空气排放或再循环

典型粒径范围
气流分级磨通常用于目标粒径约为 ~10 微米至 200 微米，具体取决于材料与配置。

常见处理材料

• 活性药物成分（API）
• 营养补充剂与功能性成分
• 食品添加剂、糖类、淀粉、香料
• 颜料、涂料与特种化学品
• 矿物、填料、陶瓷
• 电池与先进材料粉末（金属氧化物、导电粉末）

行业与应用

• 制药
• 营养补充品
• 食品与饮料
• 化学加工
• 矿物与陶瓷
• 电池与电子
• 航空航天（增材制造用粉末控制）

主要组件与功能单元

• 高速粉碎转子（冲击元件/转子几何形状根据材料匹配）
• 动态分级轮（可调速以设定切割点）
• 分级器壳体/分离区（几何形状以最小化湍流并提高切割锐度）
• 粉碎腔与内衬（可更换磨损件）
• 气流系统：进出口、诱导风机、内部流道
• 进料口与精密给料系统（螺旋给料器、旋转阀、称重给料器）
• 独立驱动系统（转子与分级轮），通常配备变频器
• 基于PLC的控制与自动化，用于转子速度、分级轮速度、气流与进料速率的控制
• 下游产品收集（旋风分离器、布袋/滤筒）与粉尘控制

DP Pulverizer 气流分级器的优势

• 无需机械更换筛网即可调节切割点（通过分级轮速度与气流控制）
• 集成粉碎与分级，相较于多机方案减少占地与系统复杂度
• 在许多细磨范围内运行成本低于喷射磨（无需压缩气体）
• 工艺设计坚固，磨损管理可预测、便于维护
• 可无缝集成至交钥匙粉体处理系统（给料、混合、气体处理、防爆、PLC/配方控制）

限制 / 注意事项

• 相比简单冲击磨系统复杂度和资本成本更高
• 不适合超细/亚微米范围，需要喷射磨实现（在~5–10 微米以下难以稳定）
• 对进料一致性敏感（含湿、粘性、进料粒度波动可能需要上游调理）
• 在高度磨蚀的应用中，转子、分级轮和内衬的磨损增加，维护频率提升

宣传册与文档
提供描述 DP 气流分级磨的宣传册与选型指南、公司概况及磨机选型建议（产品页面引用的 PDF）。

特性 / 技术规格

• 典型粒径控制范围：~10 μm 至 200 μm（取决于应用）
• 运行方式：连续闭环粉碎与动态气流分级
• 主要控制：转子与分级轮独立速度控制、气流控制、通过 PLC/VFD 控制进料速率
• 产品排放：旋风或过滤收集，提供空气再循环选项
• 支持的进料系统：螺旋给料器、旋转阀、称重式给料器
• 结构材料与内衬：按耐磨性及法规/可清洁性要求选择
• 集成选项：精密给料/计量、除尘、爆炸防护/惰化、PLC 配方控制、交钥匙系统集成
