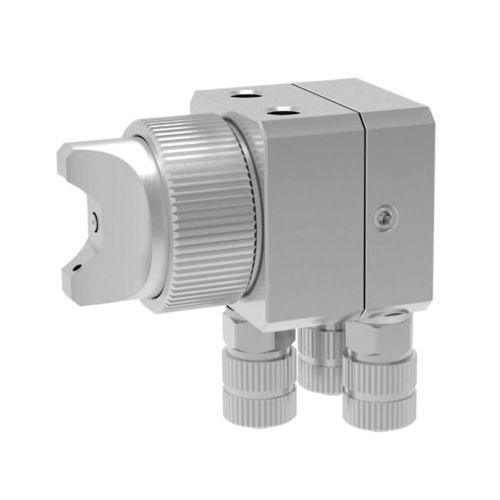

喷雾式定量阀 SVKA

高流速用于油油脂润滑

应用
SVKA喷雾阀适用于喷涂低粘度介质，例如脱模剂、油或油漆。

描述
根据使用的空气帽，可以生成平喷或圆喷。根据要施加的介质的粘度，可以通过喷嘴尺寸和喷雾空气压力单独调整应用模式。
三个功能软管（控制空气、雾化空气和材料软管）的连接可以选择安装在侧面或后部。
可选安装支架（Ø 10 mm）。
可用喷嘴尺寸：Ø 0.2 / 0.3 / 0.5 / 0.8 / 1.0 / 1.2 / 1.5 / 2.0 / 2.5 mm

优点
SVKA的轻量和紧凑尺寸使其非常适合所有喷涂应用，其中机器或机器人安装空间非常有限。
栅格调节允许轻松调整材料数量。
喷雾模式可以通过不同的空气帽和喷嘴变体单独适应。

• 喷涂低粘度介质
• 材料数量的简单调整
• 轻量和小尺寸
• 可用喷嘴尺寸：Ø 0.2/ 0.3/ 0.5/ 0.8/ 1.0/ 1.2/ 1.5 mm

技术数据
注入材料压力
最大3巴
控制空气压力
3–6巴
喷雾空气压力
0.5–6巴
长度x宽度x高度
平喷帽42 x 25 x 25 mm
圆喷帽39 x 25 x 25 mm
主体
不锈钢
喷嘴+针
不锈钢
密封件
Viton（其他材料可根据要求提供）

版本
DP-K-003-000016 // SVKA-FK-RN-S-KLS05-F60-00
带平喷60°的喷雾阀
DP-K-003-000017 // SVKA-FK-RN-S-KLS05-R15-00
带圆喷15°的喷雾阀
DP-K-003-000018 // SVKA-FK-RN-S-00000-000-00
无喷嘴

特性 / 技术规格

• 适用于喷涂低粘度介质（脱模剂、油、油漆）
• 根据空气帽的平喷或圆喷
• 通过喷嘴尺寸和喷雾空气压力单独可调的应用模式
• 控制空气、雾化空气和材料软管的连接（侧面或后部安装）
• 可选安装支架（Ø 10 mm）
• 喷嘴尺寸：Ø 0.2 / 0.3 / 0.5 / 0.8 / 1.0 / 1.2 / 1.5 / 2.0 / 2.5 mm
• 轻量和紧凑尺寸
• 材料数量的简单调整
• 注入材料压力：最大3巴
• 控制空气压力：3–6巴
• 喷雾空气压力：0.5–6巴
• 尺寸：42 x 25 x 25 mm（平喷帽），39 x 25 x 25 mm（圆喷帽）
• 主体：不锈钢
• 喷嘴+针：不锈钢
• 密封件：Viton（其他材料可根据要求提供）
