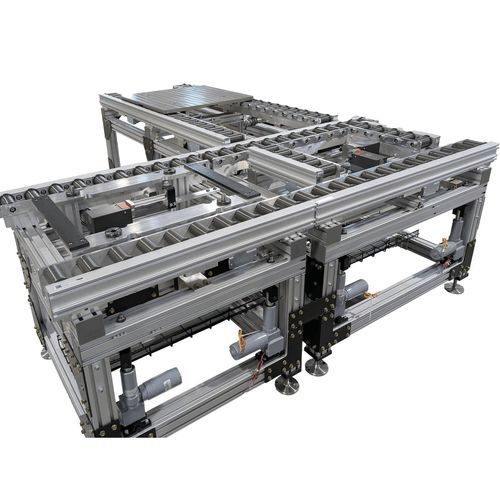

机器人传送系统 ERT350

重载重型运输落地式

产品概述
Dorner的ERT350是一款为大产能自动化制造和重载机器人装配设计的托盘输送系统。ERT350采用“定位与下落”设计，将钉铆、压制、扭矩紧固等外部工艺力传导至机架和地面，以保持托盘与输送系统的结构完整性和定位精度。

适用场景

• 重载机器人装配工序
• 家电、汽车与电池生产的大规模生产线
• 24 VDC 分区托盘应用以及重载传输工位

特点与规格（概述）

• 定位与下落机制，将增加的载荷传递至机架和地面
• 支持托盘尺寸：800 × 800 mm 至 1200 × 1200 mm
• 额定承载：每托盘 1,000 lbs（约 454 kg）
• 输送机下落至地面安装的嵴位，并配备地面安装的精密定位单元
• 标准托盘停靠：电动
• 下落执行器：Duff‑Norton 24 VDC 线性执行器
• 滚筒结构：阳极氧化铝滚筒（直径50 mm × 长度100 mm，节距100 mm）

主要优势与功能说明

• 下落与定位 — 采用 Duff‑Norton 线性执行器，ERT350 在托盘通过停靠定位后使输送机下落。外部工艺力被引导至机架与地面，使系统能在重载工况下保持托盘定位。
• 下落与传输 — 传输单元的工作方式不同于传统“抬升并定位”：主线输送机下落（由 Duff‑Norton 执行器驱动），而传输输送机保持工作高度，从而在重载情况下实现可控传输。

设计补充说明

• 作为托盘系统设计（非简单皮带输送），以承受集中外部工艺力
• 为自动化生产线集成设计，支持分区、传输、定位与下落等功能
• 部件按重载高循环工业环境的耐久性要求指定

技术参数

• 型号：ERT350
• 托盘尺寸范围：800 × 800 mm 至 1200 × 1200 mm
• 每托盘最大承载：1,000 lbs（≈ 454 kg）
• 定位/下落机构：输送机下落至地面安装的定位嵴和精密定位单元
• 下落执行器：Duff‑Norton 24 VDC 线性执行器
• 标准托盘停靠：电动
• 滚筒结构：阳极氧化铝滚筒，Ø50 mm × 长度100 mm，节距100 mm
• 目标行业：家电、汽车、电池生产、重载机器人装配
