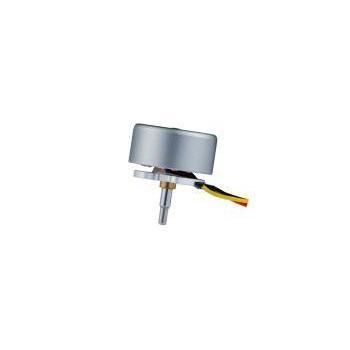

无刷电机 RB-1806-CE

BLDC8.4 V7.4 V

产品概述

RB-1806-CE为1806级别的外转子无刷直流电机（BLDC），面向小型无人机、微型气泵、手持风扇和智能家电等对体积与高速驱动有要求的应用场景。该电机采用扁平外转子结构（外转子直径≈23.4 mm），典型支持7.4V（2S）和11.1V（3S），不同型号无负载转速可达约22,747 rpm。提供电气与机械参数的OEM/ODM定制能力。

面向工程采购的要点

• 产品类别：外转子无刷直流电机
• 电机系列：外转子BLDC（1806级）
• 品牌 / 制造商：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 典型应用：小型UAV/无人机、微型气泵、手持风扇、智能家电

规格要点

• 直径：18 mm（定子级别），外转子直径≈23.4 mm
• 电压：典型支持7.4V（2S）和11.1V（3S）；部分型号工作范围5.0V–13.1V
• 转速：无负载示例最高约22,747 rpm；最大效率点转速随型号变化

定制说明

• 支持OEM/ODM定制：KV值、电压范围、轴长与螺纹（CW/CCW）、安装孔位、连接器、预装线或螺旋桨适配器、齿轮箱或控制集成等。
• 可进行性能调校：KV、转速/扭矩匹配及动平衡调校以降低振动并满足EMC/噪声目标。

核心应用与解决方案

• UAV 与无人机：适用于小型四轴和遥控模型。外转子结构提高转动惯量，有助于飞行稳定；扁平外形降低高度与气动阻力。
• 微型气泵与智能家电：适合便携气泵、手持风扇及对叶轮高速驱动和紧凑集成有要求的设备。

技术表（来自数据表）
Model | Operating Range | Nominal | No Load Speed | Max Eff Speed | Max Eff Torque | Output
RB-1806-CE-N-01 | 5.0V - 8.4V | 7.4V (2S) | 18,300 rpm | 15,555 rpm | 167.6 g.cm | 26.73 W
RB-1806-CE-N-02 | 5.0V - 13.1V | 11.1V (3S) | 18,150 rpm | 15,428 rpm | 191.0 g.cm | 30.00 W
RB-1806-CE-N-03 | 5.0V - 8.4V | 7.4V (2S) | 21,573 rpm | 19,313 rpm | 88.4 g.cm | 17.90 W
RB-1806-CE-N-04 | 5.0V - 13.1V | 11.1V (3S) | 22,747 rpm | 20,184 rpm | 154.0 g.cm | 32.50 W

比较要点

• 外转子结构：因旋转外壳产生气流，散热性能优于常见内转子设计
• 直接驱动扭矩较高：更适合螺旋桨/叶轮直接驱动，内转子可能需减速箱
• 扁平外形：节省轴向空间，便于紧凑装配
• 响应迅速：直驱设计实现快速速度响应

技术特性 / 规范

• 型号：RB-1806-CE（变体 RB-1806-CE-N-01 / N-02 / N-03 / N-04）
• 电机类型：外转子无刷直流电机（BLDC）
• 定子规格：1806（定子外径≈23.4 mm）
• 转子：外转子，扁平轮廓以提高散热并降低气动阻力
• 典型电压支持：7.4V（2S）和11.1V（3S）；部分型号可在5.0V–13.1V范围工作
• 转速与扭矩示例：无负载值及最大效率点数值随型号变化（示例：无负载约22,747 rpm；MaxEff扭矩 88.4–191.0 g·cm）
• 输出功率示例：约17.90 W至32.50 W，视型号而定
• 应用场景：小型四轴机、RC飞机、微型气泵、手持风扇、智能家电
• 可定制项：KV调节、轴长/螺纹、安装孔位、连接器/线材选项、螺旋桨适配器、齿轮/控制集成、EMC/噪声调优
• 注意：无负载和最大效率点数据为参考值；请根据温度与载荷曲线验证连续运行能力。
