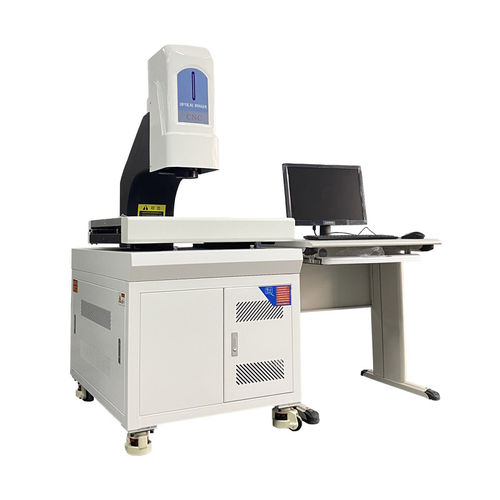

自动影像测量仪是一种三坐标测量机,又称影像探针三坐标测量机。它利用光学显微镜对被测物体进行自由放大成像。通过 CCD 摄像系统,将被测物体的放大图像传输到与仪器相连的计算机上,并结合计算机软件对物体进行几何尺寸测量和绘图。数据可制成表格并进行后处理,从而实现对各种复杂工件几何形状的非接触式高效检测。它适用于机械、电子电器、模具和精密五金的工程开发、绘图和产品测量与检测。
1.高精度花岗岩底座、立柱和工作台由高硬度铝合金制成。
2.表面氧化高强度处理,适合高速运动,确保机器长期稳定运行。
3.高性能四轴 CNC 全闭环伺服控制系统,运行高速稳定。
4.三轴均采用德国无齿连杆传动技术,永不磨损,运行平稳安静,定位准确。
5.先进的 xYZ 平面度、垂直度精度检查方法,确保真正的空间精度,可配制同轴光透镜。
6.Inspect3D 软件界面友好,操作简便,具有快速自动对焦自动寻边、强大的编程和自动测量功能。
7.配备强大的 SPC 统计功能,大大提高管理效率。
8.预留可升级空间(生产线自动匹配)。
---
